Name: Torno horizontal CNC D-L45
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del torno horizontal CNC D-L45

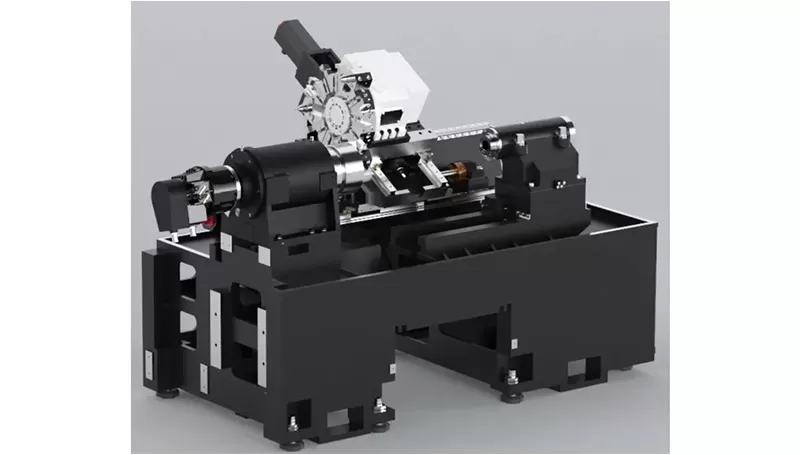

Estructura general

La máquina herramienta cuenta con un diseño integrado mecánico, eléctrico e hidráulico, con una bancada integral de rieles altos y bajos a 30°, lo que ofrece ventajas como estructura compacta, alta rigidez, evacuación fluida de viruta y operación conveniente.

Las guías son de rodamiento, y los componentes de transmisión utilizan husillos de bolas silenciosos de alta velocidad, lo que proporciona ventajas como alta velocidad, baja generación de calor y alta precisión de posicionamiento. La máquina herramienta está totalmente cerrada, con extracción manual de viruta, lubricación automática y refrigeración automática. Todos los componentes básicos principales están fundidos con moldes de arena de resina de alta calidad y materiales de hierro fundido de alta resistencia, garantizando alta rigidez y precisión estable.

husillo motorizado

El sistema de accionamiento principal de esta máquina herramienta utiliza un servomotor de alto rendimiento, que impulsa el husillo a girar mediante una correa. El rango de velocidad del husillo es de 0 a 2800 r/min. El soporte delantero del husillo emplea rodamientos de rodillos cilíndricos de doble hilera y dos juegos de rodamientos de bolas de contacto angular de alta precisión, mientras que el soporte trasero emplea rodamientos de rodillos cilíndricos de doble hilera, cumpliendo con los requisitos para soportar fuerzas de corte axiales y radiales.

Unidad

Los accionamientos longitudinal y lateral utilizan servomotores SIEMENS/Fanuc de alto rendimiento, lo que garantiza una alta precisión de posicionamiento y un funcionamiento flexible y fiable.

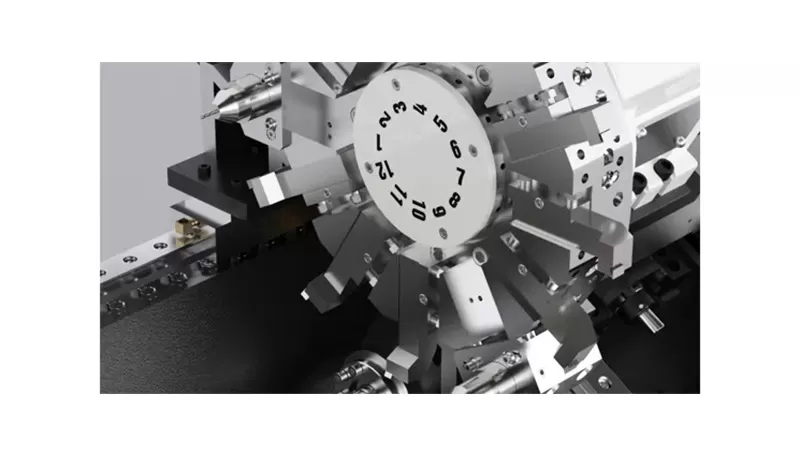

almacén de herramientas

Esta máquina herramienta utiliza una torreta servo, que ofrece una rápida velocidad de cambio de herramienta y una alta fiabilidad.

Aplicación del torno horizontal CNC D-L45

Ampliamente utilizado en el mecanizado de piezas rotativas como discos y ejes de tamaño pequeño y mediano, con un fuerte rendimiento de procesamiento y alta precisión de posicionamiento. Cuenta con ventajas profesionales de mecanizado, especialmente en sectores de trabajo de metales que incluyen engranajes, rodamientos, unidades pequeñas de cubo de rueda, nuevas energías, la industria petrolera y piezas de automoción.

Ventajas de procesamiento

Pieza de trabajo Ejemplo 1

Ejemplo de pieza de trabajo 2

Ejemplo de pieza de trabajo 3

Ejemplo de pieza de trabajo 4

Especificaciones del torno horizontal D-L45

Name		Unit	Espec.	Notas
Rango de procesamiento	Diámetro máximo de torneado sobre bancada	mm	φ650
	Diámetro máximo de mecanizado (husillo/disco)	mm	φ380/φ450
	Longitud máxima de mecanizado	mm	560
	Diámetro máximo de barra	mm	φ75
Desplazamiento	Desplazamiento del eje X	mm	240
	Potencia del motor del eje X / par de parada	kw/Nm	2.2/38
	Desplazamiento del eje Z	mm	580
	Potencia del motor del eje Z / par de parada	kw/Nm	2.2/38
Husillo	Potencia de salida (S1/S6)	kw	11/22
	Tipo de extremo del husillo		A2-8
	Velocidad del husillo	r/min	0-2800
	Diámetro del agujero del husillo	mm	φ87
Velocidad rápida	Velocidad de avance rápido (eje X)	m/min	30
	Velocidad de avance rápido (eje Z)	m/min	30
	Velocidad de avance de corte	mm/min	1~8000
Herramienta	Capacidad de herramientas	T	12
	Tiempo de indexación de herramienta	Segundos/bit	0.5
	Tamaño del cuerpo de herramienta de torneado	mm	25×25
	Diámetro máximo de herramienta de mandrinar	mm	40
Precisión	Precisión de posicionamiento (eje X)	mm	0.006
	Precisión de posicionamiento (eje Z)	mm	0.006
	Repetibilidad (eje X)	mm	0.004
	Repetibilidad (eje Z)	mm	0.004
Otros	Capacidad de alimentación eléctrica	kVA	20
	Volumen del tanque de refrigerante fluorado	L	150
	Dimensiones de la máquina herramienta	mm	2480×1840×2120	Tanque de agua para eliminación manual de virutas
	Peso neto de la máquina herramienta (aprox.)	kg	3800

La información de esta página es solo para referencia. Las especificaciones y detalles pueden cambiar debido a actualizaciones o mejoras del producto. Para más información, contáctenos.
