HHQ5 Centro de Mecanizado Horizontal de Alta Rigidez

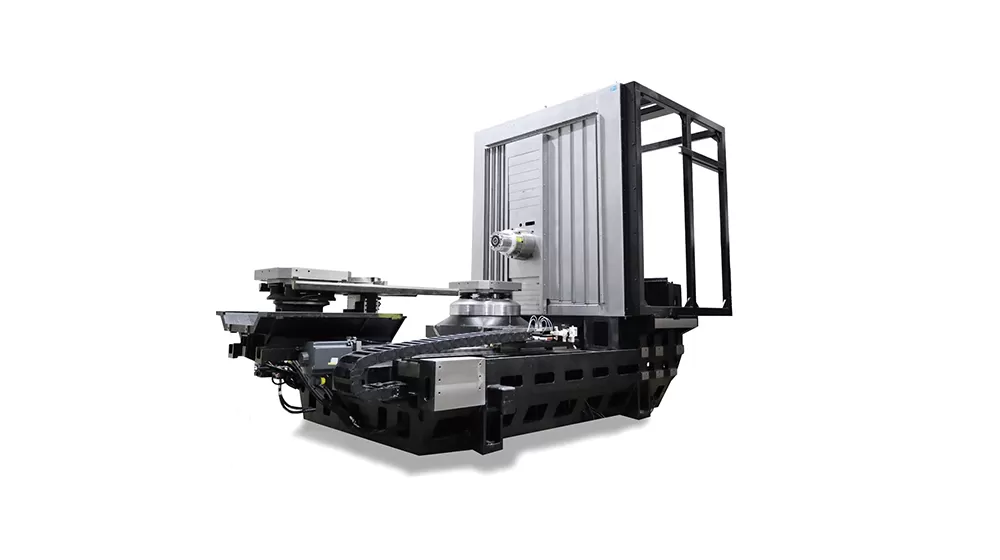

• Cama de fundición integrada en forma de T

• Forma termosimétrica

• Columna escalonada, ligera y de alta rigidez

• Configuración de superficie de guía escalonada, columna más ligera, bucle cerrado de fuerza más corto

• Las guías de los tres ejes utilizan guías lineales de rodillos THK, que ofrecen alta rigidez, baja fricción y bajo ruido.

• Los husillos de bolas de los tres ejes son de NSK y cuentan con un diseño de refrigeración hueco. Un refrigerante con temperatura controlada circula dentro del eje del husillo a través de una unidad de refrigeración, enfriando rápidamente el husillo de bolas durante las alimentaciones a alta velocidad y manteniendo una temperatura constante para una precisión de mecanizado estable.

• El eje B utiliza un motor de accionamiento directo DD avanzado a nivel internacional para la rotación de piezas de alta precisión y alta eficiencia.

• Emplea un husillo eléctrico de alto par y alta velocidad con conmutación automática de doble bobinado, satisfaciendo diversas necesidades de alta velocidad y alto par. Alta velocidad, alta precisión y bajo ruido satisfacen plenamente los requisitos de las operaciones de mandrinado, fresado y taladrado.

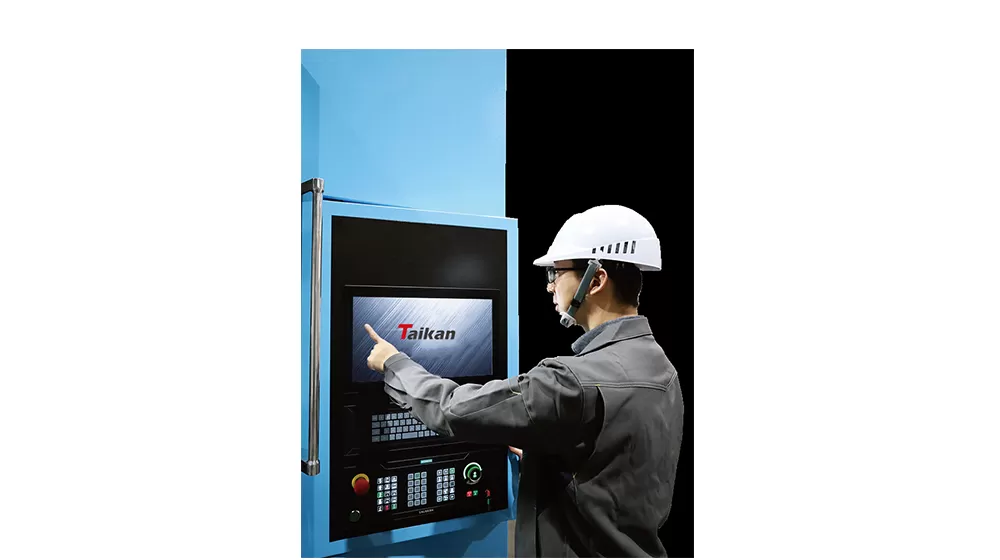

Equipado con un sistema CNC Siemens 828D de alto rendimiento, los tres ejes son impulsados por motores Siemens, lo que garantiza la estabilidad del control de la máquina herramienta y asegura las funciones de mecanizado CNC y auxiliares requeridas por los usuarios.
