¿Qué es un centro de mecanizado vertical (VMC)?

Un centro de mecanizado vertical, comúnmente llamado VMC (también conocido comoFresadoras verticales), es una fresadora de control numérico computarizado (CNC) cuyo eje del husillo está orientado verticalmente. En términos simples, la herramienta de corte apunta directamente hacia abajo hacia la pieza, que se encuentra sobre una mesa que se mueve en los ejes X e Y, mientras que el cabezal del husillo se desplaza verticalmente a lo largo del eje Z.

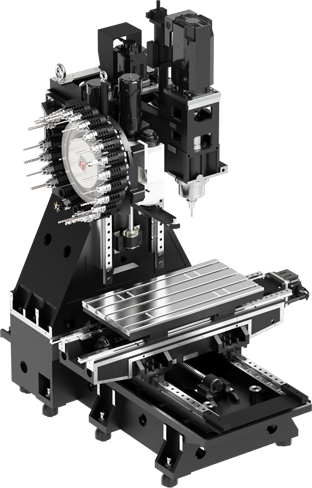

Los VMC modernos se construyen en torno a unos pocos elementos estructurales básicos: una bancada y columna de fundición de hierro con nervaduras densas para amortiguar las vibraciones, guías lineales de precisión o guías prismáticas, un husillo de alta velocidad, un cambiador automático de herramientas y un control CNC que traduce el código G en movimiento fluido multieje. Muchas máquinas también integran gestión de virutas, sistemas de refrigerante e incluso cambiadores de palets. Desde configuraciones sencillas de 3 ejes hasta mecanizado simultáneo completo de 5 ejes, la plataforma se adapta a sus ambiciones.

La familia de VMC abarca desde lo simple hasta lo más avanzado:

· VMC de 3 ejes– Mueve la herramienta en X, Y y Z. El caballo de batalla para piezas prismáticas y mecanizado general. Uncentro de mecanizado vertical de 3 ejesse utiliza ampliamente en entornos de producción estándar debido a su estabilidad y eficiencia para manejar la mayoría de las tareas de mecanizado.

· VMC de 4 ejes– Añade un eje rotativo (típicamente una mesa giratoria sobre X o Y), permitiendo trabajar en múltiples caras de la pieza en una sola configuración.

· VMC de 5 ejes– Añade dos ejes rotativos, permitiendo que la herramienta alcance ángulos compuestos y destalonados. Disponible como configuraciones de 5 ejes simultáneos completos o posicionamiento 3+2. Esta clase decentro de mecanizado vertical de 5 ejes elimina múltiples configuraciones y mejora la precisión en piezas complejas.

Explore la gama de máquinas VMC de Taikan en China

¿Cómo funciona un centro de mecanizado vertical?

Un programa CNC impulsa todo el proceso. Una vez que la pieza está sujeta en la mesa, el husillo hace girar la herramienta de corte a la velocidad programada. Luego, la máquina mueve la herramienta a lo largo de los ejes X, Y y Z para eliminar material. Un cambiador automático de herramientas intercambia herramientas en segundos, de modo que una sola máquina puede fresar, taladrar, roscar, mandrinar y escariar sin intervención manual. El refrigerante de alta presión arrastra las virutas, manteniendo limpia la zona de corte y estable el proceso.

El resultado es una precisión repetible a nivel de micras, tanto en series cortas como en grandes volúmenes.

Por qué los fabricantes prefieren los centros de mecanizado vertical

Cuando los compradores comparan máquinas herramienta, se preocupan porventajas del centro de mecanizado vertical, precio de la máquina VMC, rigidez, tiempo de actividad del husillo y soporte a largo plazo.Aquí es donde ganan los VMC:

· Acceso del operario– El diseño vertical abierto agiliza la configuración, inspección y carga de piezas. La visibilidad del husillo aumenta directamente la utilización de la máquina.

· Rigidez con eficiencia económica– Las fuerzas de corte empujan directamente hacia abajo sobre la base pesada. Un VMC bien construido ofrece acabados y precisiones que cumplen con los estándares ISO, AS e IATF a un precio de máquina VMC que favorece un rápido retorno de inversión.

· Versatilidad– Un solo VMC corta aluminio, acero, acero inoxidable, titanio y plásticos. Realiza fresado, taladrado y roscado rígido en un solo ciclo.

· Escalabilidad– Añada palpadores, refrigerante a través del husillo, transportadores de virutas o carga robotizada. Un VMC crece con sus necesidades de producción y se integra en flujos de trabajo de Industria 4.0.

· Valor de reventa y soporte– La arquitectura de los VMC es conocida mundialmente. Las máquinas mantienen su valor, y elegir un ecosistema CNC respaldado porfabricantes de centros de mecanizado vertical CNCestablecidos garantiza productividad a largo plazo y soporte de servicio fiable.

Áreas principales de aplicación de los VMC

La flexibilidad del VMC lo convierte en el caballo de batalla de innumerables industrias. Aquí es donde los encontrará a diario:

· Componentes de automoción y vehículos eléctricos: bloques de motor, culatas, cárteres de transmisión, componentes de bandejas de batería y tapas de extremo de motores eléctricos.

· Aeroespacial y defensa: soportes estructurales, carcasas de actuadores, paneles nervados y carcasas de instrumentos, a menudo en aluminio y titanio.

· Fabricación de dispositivos médicos: implantes ortopédicos, instrumentos quirúrgicos y piezas de equipos de diagnóstico que exigen acabados superficiales impecables y trazabilidad.

· Ingeniería general y talleres de mecanizado: producción de series cortas, prototipos únicos, piezas de repuesto y trabajos de taller de herramientas.

· Electrónica y 3C: bastidores de smartphones, carcasas de portátiles y disipadores de calor que requieren mecanizado de alta velocidad y alto avance en grandes volúmenes.

· Moldes y matrices: machos y cavidades de moldes de inyección, y fabricación de electrodos donde la precisión del perfil es crítica.

Cómo elegir el centro de mecanizado vertical adecuado

Elegir el VMC adecuado no consiste en comprar la máquina más cara, sino en adecuar la capacidad de la máquina a su cartera de piezas y a las ambiciones de su fábrica. Utilice esta guía estructurada para enfocar su evaluación.

1. Volumen de trabajo– Los recorridos de su máquina deben adaptarse a la pieza bruta más grande, más los utillajes y el espacio libre para las herramientas.

2. Husillo– Verifique el rango de RPM, el cono (BT40, HSK-A63, etc.) y el par motor. Los husillos de alta velocidad (15.000–24.000 RPM) reducen los tiempos de ciclo en aluminio; el par a bajas revoluciones es importante en acero.

3. Configuración de ejes– Utilice un VMC de 3 ejes para la mayoría de trabajos prismáticos. Un VMC de 5 ejes o una configuración 3+2 elimina múltiples configuraciones en piezas complejas.

4. Automatización y cambiador de herramientas– Más alojamientos en el cambiador automático (24, 30, 40+) suponen menos tiempo de inactividad para cambios de trabajo. Los sistemas de palpado añaden controles de calidad en proceso.

5. Control y conectividad– Los controles FANUC, Siemens, Heidenhain o Mitsubishi deben ofrecer fácil conexión en red e integración CAM.

6. Coste total de propiedad– Verifique el soporte para la instalación, la disponibilidad de piezas de repuesto y el mantenimiento preventivo. UnPrecio de la máquina VMCbajo significa poco sin un servicio local ágil.

Fabricantes líderes de centros de mecanizado vertical

El mercado mundial de VMC está atendido por varios fabricantes de primer nivel. Comprender el panorama le ayudará a comparar calidad, innovación y valor.

· DMG MORI: ingeniería germano-japonesa conocida por soluciones de 5 ejes de gama alta y automatización integrada.

· Mazak: pionero en máquinas multitarea, que ofrece VMC de gran rigidez con tecnología de control suave.

· Haas Automation: líder en volumen con una amplia gama de VMC de 3 y 5 ejes, enfocado en la accesibilidad y la rentabilidad.

· Makino: famoso por sus VMC de alta velocidad diseñados para moldes y matrices, aeroespacial y producción de precisión.

· Taikan Machine: fabricante de VMC CNC que cotiza en bolsa y ofrece un espectro completo de centros de mecanizado vertical, desde robustos modelos de 3 ejes hasta avanzadas plataformas de 5 ejes.

FAQ

¿Qué significa VMC en mecanizado?
VMC significa Centro de Mecanizado Vertical, una fresadora CNC con husillo orientado verticalmente que se mueve a lo largo del eje Z mientras la mesa se mueve en X e Y.

¿Cuál es la diferencia entre un VMC de 3 ejes y uno de 5 ejes?
Un VMC de 3 ejes mueve la herramienta en X, Y y Z. Un VMC de 5 ejes añade dos ejes rotativos, permitiendo que la herramienta se acerque a la pieza desde múltiples ángulos compuestos en una sola configuración, reduciendo el utillaje y mejorando la precisión.

¿Cuál es el rango típico de precios de una máquina VMC?
Los precios varían ampliamente según los recorridos, las especificaciones del husillo, el número de ejes y la marca. Los VMC de 3 ejes de nivel básico pueden comenzar con una inversión modesta, mientras que las máquinas de 5 ejes con grandes envolventes y completamente equipadas alcanzan precios superiores. Para obtener una cotización precisa y competitiva adaptada a sus necesidades de producción, lo mejor es consultar directamente con un especialista.

¿Qué industrias utilizan más los centros de mecanizado vertical?
Automoción, aeroespacial, dispositivos médicos, ingeniería general, electrónica y fabricación de moldes están entre los mayores usuarios.

¿Cómo elegir un fabricante de VMC CNC?
Busque una empresa con responsabilidad pública y trayectoria en su sector, soporte de aplicaciones local, disponibilidad de piezas de repuesto y documentación de rendimiento transparente. Solicite cortes de prueba en su propio material.

¿Cuánto dura un VMC?
Con un mantenimiento adecuado, un VMC de calidad puede ofrecer una excelente precisión durante 10 a 20 años o más. La estructura de la máquina, el diseño de las guías y el soporte de servicio son los mayores predictores de longevidad.

Conclusión

¿Busca un centro de mecanizado vertical de alto valor y alta estabilidad? Taikan Machine ofrece una gama completa de soluciones VMC, desde 3 ejes hasta sofisticados 5 ejes. Nuestras máquinas están construidas sobre probadas estructuras de fundición, cuentan con husillos de alto rendimiento y están respaldadas por una red global de servicio que le mantiene produciendo.

Contactopara un análisis gratuito y sin compromiso de selección de equipos y la última cotización. Encontremos el VMC Taikan exacto que llevará su taller al siguiente nivel.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
