Centro de mecanizado vertical de 5 ejes Taikan V-200U: Diseñado para la precisión de piezas complejas.

Taikan Machine, líder mundial en tecnología de fabricación avanzada, presenta el Centro de Mecanizado Vertical de 5 Ejes V-200U. Diseñado para la producción de alta precisión de componentes complejos, el V-200U integra una sólida base mecánica con tecnología rotativa de accionamiento directo y un sistema CNC de alto rendimiento. Ofrece la combinación definitiva de rigidez, velocidad y precisión para industrias que exigen excelencia, como la aeroespacial, fabricación de dispositivos médicos, automotriz, óptica y moldes y matrices de precisión.

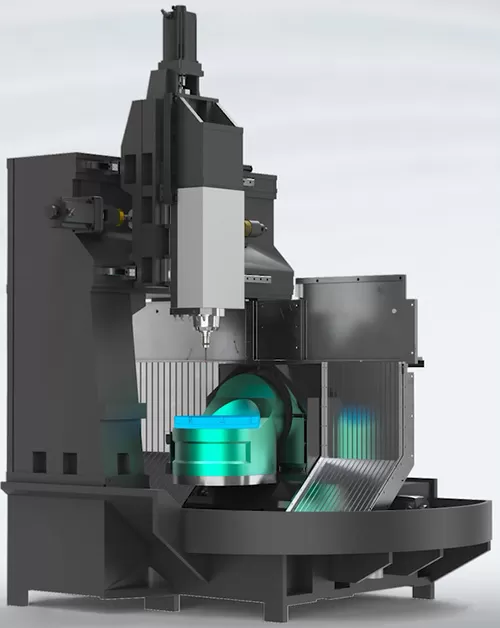

1. Construcción Monobloque de Alta Rigidez para Máxima Estabilidad

El núcleo delCentro de mecanizado vertical de 5 ejes V-200Ues su estructura de pórtico tipo O excepcionalmente rígida. Optimizado mediante análisis avanzado de elementos finitos (FEA), el diseño presenta una base ancha macizamente nervada y una construcción de una sola pieza de columna y travesaño. Esto minimiza el voladizo de los ejes, reduce el error acumulativo y mejora el rendimiento dinámico. Fabricado en hierro Mechanite de alta calidad y sometido a un doble proceso de recocido para alivio de tensiones, elMáquina CNC de 5 ejesgarantiza una amortiguación de vibraciones superior, estabilidad térmica y precisión geométrica a largo plazo.

2. Mesa Rotativa de 5 Ejes de Accionamiento Directo Avanzado

Fundamental para su capacidad es la mesa rotativa patentada de ejes B/C. Diseñada con hierro fundido de alta rigidez y una configuración de corredera inclinada a 45 grados, proporciona una capacidad excepcional de momento de inclinación y resistencia a las vibraciones. Ambos ejes rotativos son impulsados por motores de accionamiento directo (DD) de alto par, eliminando transmisiones mecánicas tradicionales como engranajes helicoidales o levas de rodillos. Junto con codificadores ópticos de alta resolución para un control en lazo completamente cerrado, esta configuración garantiza una precisión de posicionamiento excepcional, un funcionamiento suave a velocidades rápidas de hasta 50 rpm, una aceleración más rápida, un mantenimiento mínimo y un funcionamiento silencioso.

3. Accionamientos Lineales de Precisión y Control de Movimiento Sincronizado

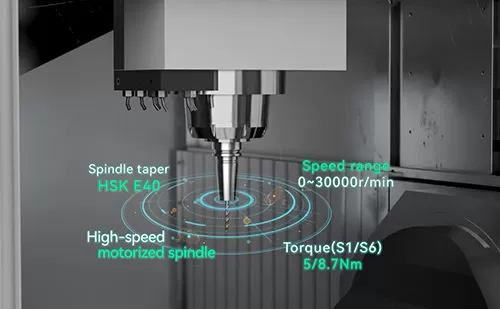

Los ejes lineales (X, Y, Z) están equipados con guías lineales de rodillos de precisión y conjuntos de husillos de bolas refrigerados para mantener la precisión durante operaciones de alto ciclo de trabajo. Con velocidades de desplazamiento rápido de 24 m/min en todos los ejes lineales, estoCentro de mecanizado de 5 ejesgarantiza un posicionamiento rápido. Toda la cadena cinemática está gobernada por el sistema CNC de alta precisión Siemens SINUMERIK ONE, que sincroniza perfectamente los cinco ejes. La retroalimentación en lazo completamente cerrado a través de codificadores integrados garantiza una precisión y repetibilidad de nivel micrométrico para contornos 3D complejos y superficies de forma libre. Un husillo de alta velocidad y alta rigidez completa el paquete, permitiendo un mecanizado eficiente de una amplia gama de materiales.

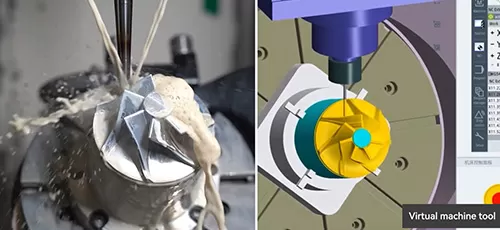

4. Tecnología de Gemelo Digital para Verificación de Procesos sin Riesgos

La puesta a punto deMecanizado CNC de 5 ejes para impulsorescomplejos tradicionalmente implica costosos cortes de prueba físicos, inmovilizando valioso tiempo de máquina, herramientas y materiales, a la vez que se arriesga a colisiones y errores de programación.

Taikan elimina este cuello de botella con su solución integrada de gemelo digital. Nuestra máquina virtual es una réplica digital perfecta del V-200U físico, con cinemática, lógica del controlador y parámetros de rendimiento idénticos. Los ingenieros pueden realizar simulaciones de mecanizado 100% realistas para validar el código NC, verificar las trayectorias de herramienta, comprobar colisiones con los utillajes, predecir con precisión los tiempos de ciclo y eliminar posibles choques, todo sin conexión. Esta potente capacidad hace queServicio de mecanizado CNC de impulsoresmás fiable y eficiente al reducir drásticamente el tiempo de inactividad de la máquina para muestreo, recortar los costos de pruebas, acelerar los ciclos de desarrollo de productos y permitir una planificación de producción optimizada.

Centro de Mecanizado Vertical de 5 Ejes Taikan V-200Ues más que una máquina herramienta; es una solución de fabricación integral diseñada para la fiabilidad y la precisión. Al fusionar una estructura mecánica rígida con tecnología de accionamiento directo de última generación y simulación digital con visión de futuro, el V-200U permite a los fabricantes abordar sus componentes más desafiantes con una confianza y eficiencia inigualables.

Explore las especificaciones completas y la capacidad del Centro de Mecanizado Vertical de 5 Ejes Taikan V-200U. Contacte a nuestro equipo de ingeniería hoy mismo para discutir su aplicación.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
