Guía de compra de máquinas CNC de 5 ejes: Cómo elegir la solución adecuada para la fabricación de precisión

En la fabricación moderna de precisión, la demanda de geometrías complejas, tolerancias más estrictas y ciclos de producción más rápidos sigue creciendo. Sectores como la electrónica de consumo (3C), los vehículos de nueva energía, la industria aeroespacial y los equipos de comunicación 5G requieren componentes con formas intrincadas y una precisión extremadamente alta.

Las máquinas tradicionales de 3 ejes a menudo tienen dificultades para cumplir estos requisitos de manera eficiente. Por ello, el mecanizado CNC de 5 ejes se ha vuelto esencial para los fabricantes que buscan mejorar la productividad, reducir los ajustes y aumentar la precisión del mecanizado.

Para los fabricantes, distribuidores y gerentes de compras globales, elegir la máquina CNC de 5 ejes adecuada es una inversión estratégica. Esta guía explica cómo funciona el mecanizado de 5 ejes, sus ventajas y los factores clave a considerar al seleccionar la mejor solución para sus necesidades de producción.

¿Por qué el mecanizado CNC de 5 ejes es el estándar de la industria para piezas complejas?

A medida que los diseños de productos se vuelven más sofisticados, los fabricantes deben producir componentes con superficies curvas, cavidades profundas y características de múltiples ángulos. El mecanizado tradicional generalmente requiere múltiples configuraciones para alcanzar diferentes lados de una pieza, lo que aumenta el tiempo de producción e introduce errores de posicionamiento. Unamáquina CNC de 5 ejesresuelve este desafío al permitir que la herramienta de corte o la pieza de trabajo se muevan simultáneamente a lo largo de cinco ejes diferentes. Esta capacidad permite el mecanizado desde casi cualquier ángulo en una sola configuración. Según la Sociedad Americana de Ingenieros Mecánicos (ASME), el mecanizado multieje mejora significativamente la precisión de fabricación y reduce los errores causados por el reposicionamiento repetido de la pieza. (Fuente: ASME – ¿Qué es el mecanizado de 5 ejes?) Los fabricantes que adoptan el mecanizado de 5 ejes pueden lograr una mayor libertad de diseño, una productividad mejorada y una precisión de mecanizado superior en comparación con los métodos de mecanizado tradicionales.

Comprender las máquinas CNC de 5 ejes

Unamáquina CNC de 5 ejesopera utilizando cinco ejes de movimiento: tres ejes lineales (X, Y y Z) combinados con dos ejes rotativos. Estos movimientos rotativos adicionales permiten que la herramienta de corte se acerque a la pieza de trabajo desde múltiples direcciones, lo que hace posible mecanizar geometrías complejas y piezas con múltiples superficies en una sola configuración. En comparación con el mecanizado tradicional de 3 ejes, esta capacidad multidireccional reduce significativamente los errores de reposicionamiento y mejora la precisión del mecanizado, especialmente al producir piezas con superficies curvas, cavidades profundas o ángulos complejos.

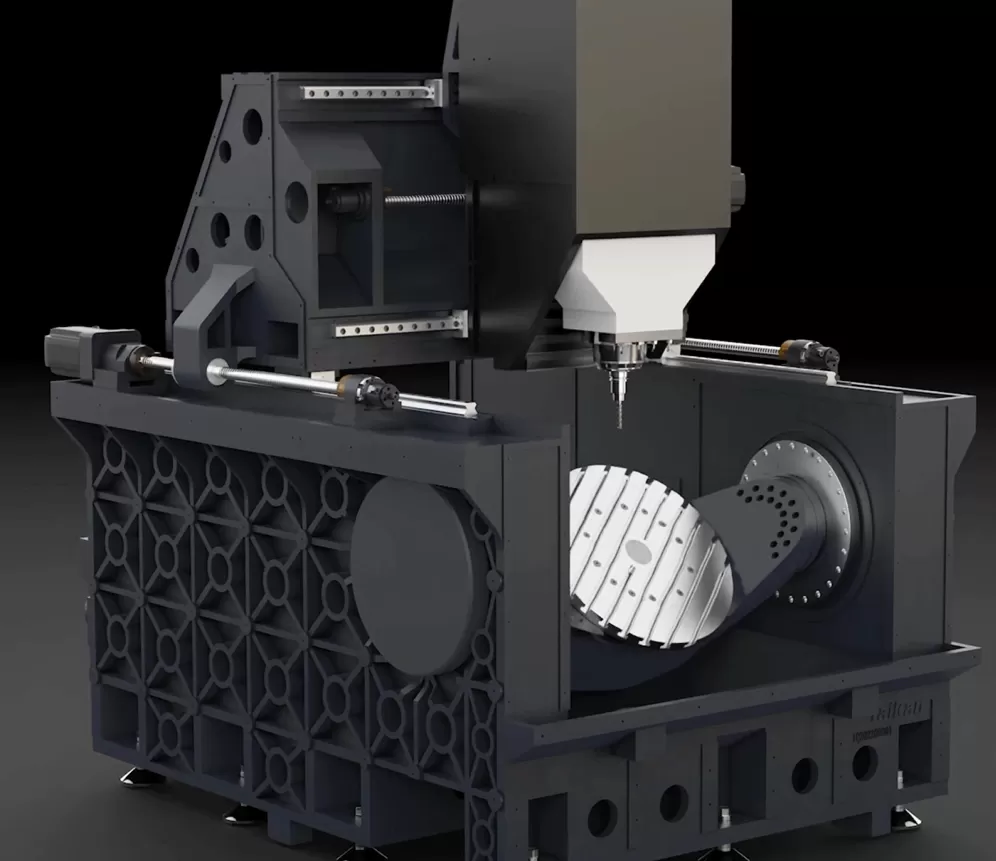

Configuraciones comunes de máquinas de 5 ejes

Se diseñan diferentes estructuras de máquina para satisfacer diversos requisitos de mecanizado. Las configuraciones más comunes incluyen:

• Máquinas tipo muñón
  En esta configuración, la mesa gira e inclina mientras el husillo permanece fijo. Las máquinas de muñón se utilizan ampliamente para el mecanizado de alta precisión de componentes pequeños a medianos, particularmente en la fabricación aeroespacial y de moldes de precisión.

• Máquinas de cabezal basculante
  Aquí, el cabezal del husillo realiza los movimientos rotativos. Este diseño proporciona una mayor flexibilidad al mecanizar piezas de trabajo más grandes o altas, lo que lo hace adecuado para piezas estructurales complejas.

• Máquinas tipo pórtico


centro de mecanizado tipo pórtico de 5 ejescuentan con una estructura de puente que proporciona una excelente rigidez y estabilidad. Se utilizan comúnmente para componentes grandes y tareas de mecanizado pesado en industrias como la automotriz y la fabricación mecánica.

Soluciones de mecanizado de 5 ejes de Taikan

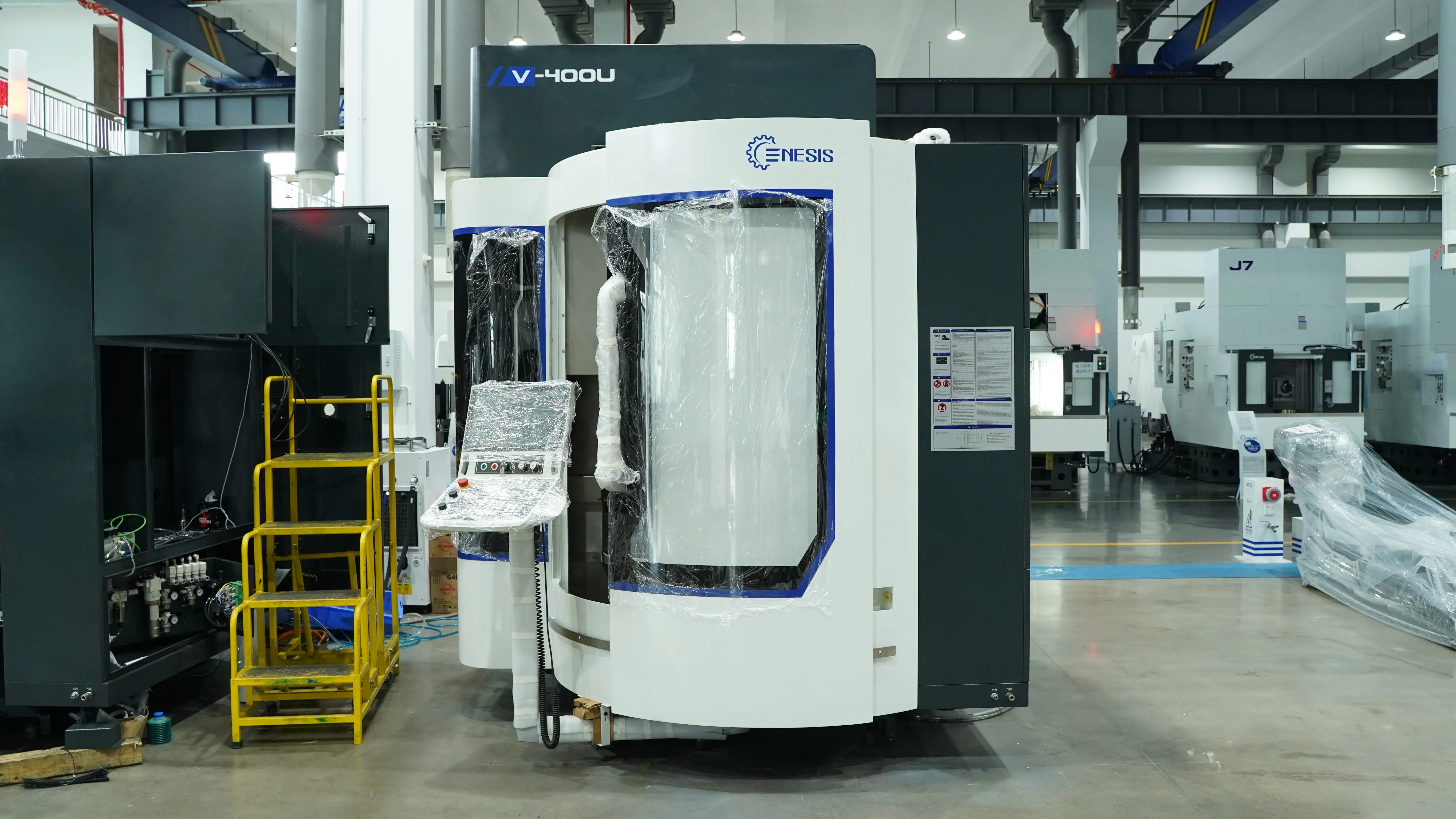

Para satisfacer la creciente demanda de producción de piezas complejas y de alta precisión, Taikan Machine ofrece varias soluciones avanzadas de mecanizado de 5 ejes. Por ejemplo, elcentro de mecanizado vertical de 5 ejesestá diseñado para el mecanizado de múltiples superficies de alta precisión de componentes complejos.

Además, Taikan proporciona capacidades integradas de fresado y torneado a través de su Serie FHCentros de mecanizado de torneado y fresado de 5 ejes, lo que permite completar múltiples procesos de mecanizado en una sola configuración. Para la fabricación de precisión a gran escala, Taikan también ofrece centros de mecanizado de 5 ejes tipo pórtico, que proporcionan la rigidez y estabilidad necesarias para mecanizar piezas de trabajo más grandes.

Equipadas con sistemas de control CNC avanzados y tecnología de husillo de alta velocidad, estas máquinas están diseñadas para soportar un mecanizado eficiente y estable en aplicaciones industriales exigentes.

Ventajas clave del mecanizado de 5 ejes

La principal ventaja de una máquina CNC de 5 ejes es su capacidad para mecanizar piezas complejas en una sola configuración al mover la herramienta de corte a lo largo de cinco ejes diferentes. Esto reduce los errores de reposicionamiento, mejora la precisión del mecanizado y aumenta la eficiencia general de la fabricación.

• Configuraciones reducidas

Al acceder a múltiples caras de una pieza de trabajo en una sola sujeción, el mecanizado de 5 ejes elimina el reposicionamiento repetido, lo que reduce el tiempo de configuración y mejora la precisión.

• Mejor acabado superficial

Las trayectorias continuas de la herramienta ayudan a evitar marcas de testigo causadas por el reposicionamiento de la pieza, lo que resulta en acabados superficiales más suaves y uniformes.

• Precisión mejorada

Los ejes rotativos adicionales permiten el uso de herramientas de corte más cortas, lo que reduce la deflexión de la herramienta y la vibración y permite tolerancias de mecanizado más estrictas.

• Mayor eficiencia

Menos configuraciones y operaciones de mecanizado continuo acortan los ciclos de producción y aumentan la productividad de fabricación.

• Versatilidad para geometrías complejas

El mecanizado de 5 ejes puede producir socavados, cavidades profundas y estructuras de múltiples superficies que son difíciles o imposibles de lograr con máquinas tradicionales de 3 ejes.

Mecanizado CNC de 3 ejes vs 4 ejes vs 5 ejes: diferencias clave

¿Cómo elegir la máquina CNC de 5 ejes adecuada para su fábrica?

Elegir lamáquina CNC de 5 ejesadecuada depende de equilibrar los requisitos de mecanizado, el volumen de producción y los objetivos de fabricación a largo plazo.

• Tamaño y complejidad de la pieza

Comience analizando el tamaño, el peso y la complejidad geométrica de las piezas que planea producir. Los componentes de precisión más pequeños a menudo se benefician de máquinas de 5 ejes tipo muñón, mientras que las piezas estructurales más grandes pueden requerir máquinas tipo pórtico con mayor rigidez.

• Precisión y tolerancias requeridas

Diferentes industrias requieren diferentes tolerancias de mecanizado. Aplicaciones como la electrónica 3C, moldes de precisión y componentes aeroespaciales a menudo requieren una alta precisión posicional y un rendimiento de mecanizado estable.

• Rendimiento del husillo

La velocidad, la potencia y el par del husillo determinan la capacidad de mecanizado. Los husillos de alta velocidad son ideales para aluminio y componentes de precisión, mientras que se requiere un par más alto para materiales más duros.

• Sistema de control CNC

Un sistema CNC confiable con una sólida capacidad de interpolación y sincronización de 5 ejes garantiza trayectorias de herramienta suaves y un movimiento multieje estable durante operaciones de mecanizado complejas.

• Rigidez de la máquina y estabilidad térmica

Una estructura de máquina rígida y un control térmico estable son esenciales para mantener la precisión del mecanizado durante ciclos de producción largos.

• Costo y valor a largo plazo

Además de la inversión inicial, los fabricantes deben evaluar los beneficios a largo plazo de una mayor eficiencia, menos configuraciones y un mayor rendimiento de producción.

• Experiencia del proveedor y soporte técnico

Asociarse con unfabricante chino de máquinas CNCexperimentado, como Taikan, brinda acceso a capacitación profesional, soporte de mantenimiento continuo y asistencia técnica durante todo el ciclo de vida de la máquina.

FAQs

P: ¿Qué es el mecanizado CNC de 5 ejes?

R: Es un proceso en el que la máquina se mueve a lo largo de cinco ejes (tres lineales, dos rotativos) para mecanizar piezas complejas desde múltiples ángulos en una sola configuración.

P: ¿En qué se diferencia el mecanizado de 5 ejes del de 3 ejes?

R: La principal diferencia es la adición de dos ejes rotativos. Mientras que las máquinas de 3 ejes se mueven solo a lo largo de las direcciones X, Y y Z, las máquinas de 5 ejes pueden inclinar y girar la herramienta o la pieza de trabajo. Esto permite un mejor acceso a superficies complejas, reduce el número de configuraciones y mejora la precisión del mecanizado.

P: ¿Es adecuado el mecanizado CNC de 5 ejes para pequeñas fábricas?

R: Sí, con modelos como la Serie T-U de Taikan, es accesible para trabajos de precisión en los sectores 3C o mecánico, ofreciendo escalabilidad.

P: ¿Qué industrias se benefician más del mecanizado CNC de 5 ejes?

R: Las industrias que requieren geometrías complejas y alta precisión son las que más se benefician. Estas incluyen la aeroespacial, vehículos de nueva energía (NEV), electrónica de consumo (3C), dispositivos médicos y fabricación mecánica avanzada.

P: ¿Qué mantenimiento requiere una máquina CNC de 5 ejes?

R: El mantenimiento regular generalmente incluye verificar el rendimiento del husillo, los sistemas de lubricación, la alineación de los ejes y los componentes de control CNC. Un mantenimiento adecuado ayuda a mantener la precisión del mecanizado y prolonga la vida útil de la máquina.

P: ¿Por qué elegir la máquina CNC de 5 ejes de Taikan?

R: Con 20 años de experiencia, patentes y soporte global, Taikan ofrece soluciones confiables y personalizables.
