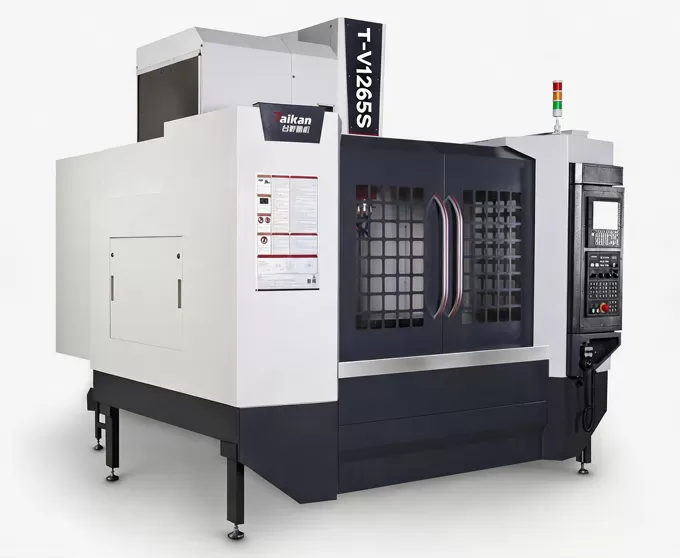

Taikan CNC: Centro de mecanizado vertical de alta velocidad y alta eficiencia HT-V1265S

Puntos destacados del centro de mecanizado vertical de alta velocidad y alta eficiencia HT-V1265S

Estructura de la máquina

Mediante el Análisis de Elementos Finitos, la estructura ha sido optimizada —incorporando consideraciones prácticas— para mejorar la rigidez y la frecuencia natural de la máquina herramienta.

Guías y husillos de bolas

Los husillos de bolas de los ejes X, Y y Z cuentan con precisión de grado C3; los ejes X e Y están equipados con husillos de bolas estándar 4012, mientras que el eje Z utiliza un husillo de bolas de paso pequeño 4010, garantizando así la rigidez de la transmisión del husillo y extendiendo su vida útil.
Los tres ejes (X, Y y Z) están equipados con guías lineales de rodillos de tamaño 45, capaces de soportar cargas más pesadas y cumplir con las demandas de mecanizado de 4 ejes, operaciones con fijaciones y corte de alta precisión en condiciones de carga pesada.

husillo

La máquina viene de serie con un husillo de accionamiento directo, de nariz larga y alta velocidad de 12.000 RPM. Gracias a su excelente disipación de calor y mínima deformación térmica, también está equipada con un sistema de refrigeración que controla eficazmente la expansión térmica, mejorando así la precisión del mecanizado y el acabado superficial.

Revista de Herramientas

24 estaciones para herramienta tipo brazo: Buena estabilidad, cambios de herramienta confiables y asegura un funcionamiento continuo

Aplicación del centro de mecanizado vertical de alta velocidad y alta eficiencia HT-V1265S

La máquina herramienta es adecuada para el procesamiento de piezas complejas en lotes pequeños y de múltiples variedades, como componentes de caja de tamaño mediano y pequeño, placas, discos, válvulas, carcasas y moldes. Se utiliza ampliamente en sectores como piezas de precisión, productos 5G, ferretería, componentes automotrices y dispositivos médicos.

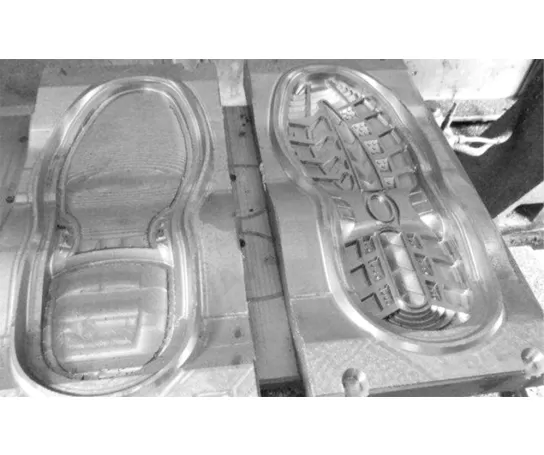

Pieza de trabajo Ejemplo 1

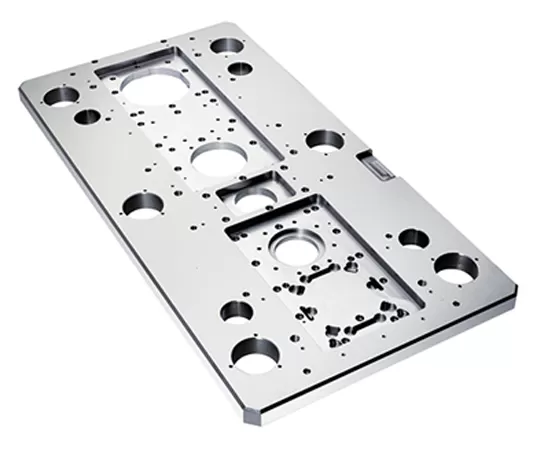

Ejemplo de pieza de trabajo 2

Ejemplo 3 de pieza de trabajo

Ejemplo de pieza de trabajo 4

Especificaciones del centro de mecanizado vertical de alta velocidad y alta eficiencia HT-V1265S

Item		Unit	HT-V1265S	Observaciones
Recorrido	Recorrido de la mesa (eje X)	mm	1200
	Recorrido del carro transversal (eje Y)	mm	650
	Recorrido del cabezal (eje Z)	mm	600
	Distancia de la nariz del husillo a la superficie de la mesa	mm	80~680
	Distancia del centro del husillo a la superficie de guía de la columna	mm	707
Mesa de trabajo	Tamaño de la mesa	mm	1000*500
	Carga máxima (carga uniforme)	kg	500
	Ranura en T (número de ranuras - ancho de ranura * separación)	mm	5-18*100
Husillo	Potencia del motor (nominal/corta duración)	kW	7.5/11
	Par motor (nominal/corta duración)	N.m	35.8/95.5
	Rango de velocidad	r/min	50~10000
	Diámetro del husillo	mm	φ150
	Cono del husillo	/	BBT40
Velocidad	Rango de velocidad de avance de corte	mm/min	1-10000
Velocidad	Velocidad de desplazamiento rápido de los ejes X/Y/Z	m/min	36/36/30
Almacén de herramientas	Capacidad de herramientas	pcs	24
	Peso máx. de herramienta	kg	7
	Longitud máx. de herramienta	mm	250
	Diámetro máx. de herramienta (lleno / vacío adyacente)	mm	Φ75/Φ150
Otros	Sistema CNC	/	Mitsubishi M80VB
	Capacidad del equipo	KVA	25
	Capacidad del tanque de refrigerante	L	300
	Tamaño de la máquina	mm	300026773000	Correspondiente a los ejes XYZ
	Peso (aprox.)	Kg	6500

La información en esta página es solo para referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
