Diagnóstico de máquinas CNC: 12 señales de advertencia que nunca debe ignorar

En la fabricación moderna, se espera que las máquinas CNC ofrezcan precisión constante, alta productividad y funcionamiento ininterrumpido. Sin embargo, la mayoría de las fallas graves de la máquina no ocurren sin previo aviso. Mucho antes de que falle un husillo, aparezca una alarma de servo o la máquina detenga inesperadamente la producción, suele haber síntomas sutiles que indican que algo empieza a ir mal.

Desafortunadamente, muchos talleres solo reaccionan después de que ocurre una avería. En ese punto, los costos de reparación, los retrasos en la producción y la pérdida de capacidad pueden volverse significativos.

El diagnóstico eficaz de máquinas CNC se centra en identificar comportamientos anormales de la máquina con suficiente antelación para evitar tiempos de inactividad no planificados. Tanto si opera un pequeño taller de mecanizado como una gran planta de producción, comprender las señales de advertencia del deterioro de la máquina puede ayudar a prolongar la vida útil del equipo y mejorar la eficiencia general de la fabricación.

Para las instalaciones que operan un centro de mecanizado vertical, los diagnósticos proactivos suelen desempeñar un papel fundamental para mantener programas de producción estables y reducir los gastos de mantenimiento.

Por qué es importante el diagnóstico de máquinas CNC

Las máquinas CNC modernas son sistemas altamente integrados que constan de husillos, servoaccionamientos, husillos de bolas, guías, sistemas de lubricación, cambiadores de herramientas y controladores de máquina. Un problema en cualquiera de estos componentes puede afectar finalmente la calidad del mecanizado o la fiabilidad de la máquina.

En muchos entornos de producción, especialmente aquellos que utilizan uncentro de fresado vertical, un solo problema de componente puede escalar rápidamente a un rendimiento de mecanizado inestable si no se detecta a tiempo.

El objetivo del diagnóstico no es simplemente identificar fallos, sino reconocer problemas en desarrollo antes de que se conviertan en fallos.

Un programa de diagnóstico eficaz puede ayudar a los fabricantes a:

• Reducir el tiempo de inactividad no planificado

• Mejorar la precisión del mecanizado

• Reducir los costos de mantenimiento

• Prolongar la vida útil del husillo y los componentes

• Mejorar la planificación de la producción

• Aumentar la eficacia general del equipo (OEE)

Cuanto antes se detecte un problema, menos costoso suele ser corregirlo.

Señales de advertencia críticas de las máquinas CNC que requieren atención inmediata

Estas señales de advertencia a menudo indican fallos mecánicos o eléctricos en desarrollo que pueden conducir directamente a tiempos de inactividad de la máquina si se ignoran.

1. Vibración excesiva del husillo

La vibración del husillo suele ser uno de los primeros indicadores de que una máquina CNC está desarrollando un problema mecánico grave.

Los operadores notan con frecuencia la vibración a través del deterioro de la calidad del acabado superficial, ruido inusual de la máquina o desgaste acelerado de herramientas. Aunque una vibración menor pueda parecer inofensiva al principio, el funcionamiento prolongado puede generar tensión adicional en los cojinetes del husillo y los componentes giratorios.

Las causas comunes incluyen:

• Desgaste de cojinetes

• Desequilibrio de herramientas

• Asentamiento incorrecto del portaherramientas

• Desalineación del husillo

Monitorizar las tendencias de vibración a lo largo del tiempo suele ser más valioso que reaccionar a una sola lectura anormal. Un aumento gradual de la vibración generalmente indica un problema en desarrollo que debe investigarse antes de que se produzcan daños importantes en el husillo.

2. Sobrecalentamiento persistente del husillo

Todos los husillos generan calor durante el funcionamiento, especialmente a altas RPM. Sin embargo, los aumentos anormales de temperatura nunca deben ignorarse.

Las temperaturas excesivas del husillo a menudo sugieren problemas en el sistema de cojinetes, el circuito de lubricación o el mecanismo de refrigeración. Si las temperaturas del husillo siguen aumentando más allá de los rangos normales de funcionamiento, el desgaste de los componentes puede acelerarse rápidamente.

Los operadores deben prestar atención a:

• Carcasas del husillo inusualmente calientes

• Alarmas de temperatura frecuentes

• Aumento de la vibración acompañado de calor

• Estabilidad de mecanizado reducida

Abordar el sobrecalentamiento a tiempo puede evitar costosas reconstrucciones del husillo y tiempos de inactividad prolongados.

3. Alarmas de servo frecuentes

Las alarmas de servo se encuentran entre los indicadores más comunes de problemas en desarrollo en el control de la máquina.

Si bien las alarmas ocasionales pueden deberse a condiciones de funcionamiento temporales, las alarmas recurrentes a menudo indican problemas subyacentes en el sistema de control de movimiento.

Las causas potenciales incluyen:

• Sobrecarga del motor

• Fallos del codificador

• Fallos del variador

• Resistencia mecánica excesiva

Restablecer repetidamente las alarmas sin identificar la causa raíz puede permitir que el problema empeore y, finalmente, provoque la parada de la máquina.

4. Deriva de la precisión de posicionamiento

Una máquina que pierde gradualmente precisión de posicionamiento puede seguir funcionando durante semanas antes de que el problema se haga evidente.

Muchos fabricantes descubren por primera vez problemas de posicionamiento cuando las dimensiones de las piezas empiezan a desviarse hacia los límites de tolerancia o las inspecciones de calidad revelan inconsistencias.

Las causas típicas incluyen:

• Desgaste del husillo de bolas

• Inexactitudes del codificador

• Expansión térmica

• Problemas de ajuste del servo

Dado que la precisión de posicionamiento afecta directamente la calidad del producto, incluso pequeñas desviaciones merecen una investigación inmediata.

Problemas de rendimiento de las máquinas CNC que afectan la calidad del mecanizado

Estas señales de advertencia pueden no detener la producción de inmediato, pero pueden afectar significativamente la calidad de las piezas y la eficiencia de fabricación.

5. Desgaste rápido de herramientas

Las reducciones inesperadas en la vida útil de las herramientas a menudo indican problemas relacionados con la máquina más que problemas de herramientas por sí solos. Cuando las herramientas se desgastan significativamente más rápido de lo esperado, la causa raíz puede implicar vibración de la máquina, descentramiento del husillo, problemas de rigidez o condiciones de corte inadecuadas. Monitorizar las tendencias de consumo de herramientas puede proporcionar información valiosa sobre el estado de la máquina y ayudar a identificar problemas mecánicos en desarrollo antes de que se agraven.

6. Acabado superficial deficiente

La calidad del acabado superficial actúa como un valioso indicador del estado general de la máquina.

Una máquina que produce superficies lisas de manera constante pero que de repente empieza a generar marcas de vibración, acabados rugosos o texturas inconsistentes puede estar experimentando inestabilidad mecánica.

Las causas potenciales incluyen:

• Vibración del husillo

• Problemas del portaherramientas

• Desgaste de las guías

• Holgura estructural

Los cambios en el acabado superficial a menudo aparecen antes de que se manifiesten síntomas mecánicos más evidentes.

7. Problemas de repetibilidad

La repetibilidad mide la capacidad de una máquina para producir resultados idénticos repetidamente en las mismas condiciones.

Cuando programas de mecanizado idénticos generan resultados variables, la repetibilidad de la máquina puede estar deteriorándose.

Los factores que contribuyen comúnmente incluyen:

• Desgaste mecánico

• Inestabilidad térmica

• Inconsistencias del servo

• Desarrollo de holgura (backlash)

Los problemas de repetibilidad pueden reducir gradualmente la consistencia del producto y aumentar los costos de control de calidad.

Problemas de mantenimiento que se agravan con el tiempo

Estos problemas suelen comenzar como pequeñas preocupaciones de mantenimiento, pero pueden convertirse en graves problemas de fiabilidad si se descuidan.

8. Mal funcionamiento del cambiador automático de herramientas (ATC)

El cambiador automático de herramientas es esencial para mantener la eficiencia de la producción. Los cambios de herramienta lentos, los intercambios de herramientas fallidos o los errores intermitentes de posición de la herramienta pueden indicar problemas mecánicos o relacionados con los sensores en desarrollo.

Ignorar los primeros problemas del ATC puede provocar interrupciones inesperadas de la producción y costosos esfuerzos de resolución de problemas.

9. Problemas del sistema de refrigerante

Los sistemas de refrigerante desempeñan un papel fundamental en el control de la temperatura, la lubricación y la evacuación de virutas.

Un rendimiento reducido del refrigerante puede provocar:

• Acabado superficial deficiente

• Mayor desgaste de herramientas

• Distorsión térmica

• Acumulación de virutas

Las inspecciones rutinarias de bombas, filtros, boquillas y calidad del refrigerante pueden prevenir muchos problemas de mecanizado antes de que afecten la producción.

10. Desgaste del husillo de bolas

Los husillos de bolas son responsables de convertir el movimiento giratorio en movimiento lineal preciso. A medida que aumenta el desgaste, el posicionamiento de la máquina se vuelve menos consistente y puede empezar a desarrollarse holgura.

Las señales de advertencia comunes incluyen:

• Dimensiones inconsistentes

• Irregularidades en el movimiento de los ejes

• Aumento de la holgura

• Precisión de posicionamiento reducida

La inspección periódica ayuda a identificar el desgaste antes de que se vea afectada la precisión del mecanizado.

11. Deterioro de las guías

Las guías proporcionan la estabilidad y rigidez necesarias para el mecanizado de precisión. Con el tiempo, la contaminación, la lubricación inadecuada o la carga excesiva pueden acelerar el desgaste.

A medida que las guías se deterioran, los fabricantes pueden experimentar:

• Rigidez reducida

• Mayor vibración

• Menor precisión de mecanizado

• Problemas de acabado superficial

Una gestión adecuada de la lubricación sigue siendo una de las formas más eficaces de prolongar la vida útil de las guías.

12. Irregularidades en el sistema de lubricación

Muchas fallas graves de máquinas CNC pueden atribuirse a una lubricación inadecuada. Cuando los sistemas de lubricación no proporcionan una distribución adecuada del aceite, los componentes críticos experimentan un desgaste acelerado y una mayor fricción.

Las señales de advertencia suelen incluir:

• Ruido anormal de la máquina

• Temperaturas de funcionamiento elevadas

• Mayor desgaste de componentes

• Alarmas de lubricación

Las inspecciones rutinarias de lubricación se encuentran entre las prácticas de mantenimiento preventivo más sencillas y rentables disponibles.

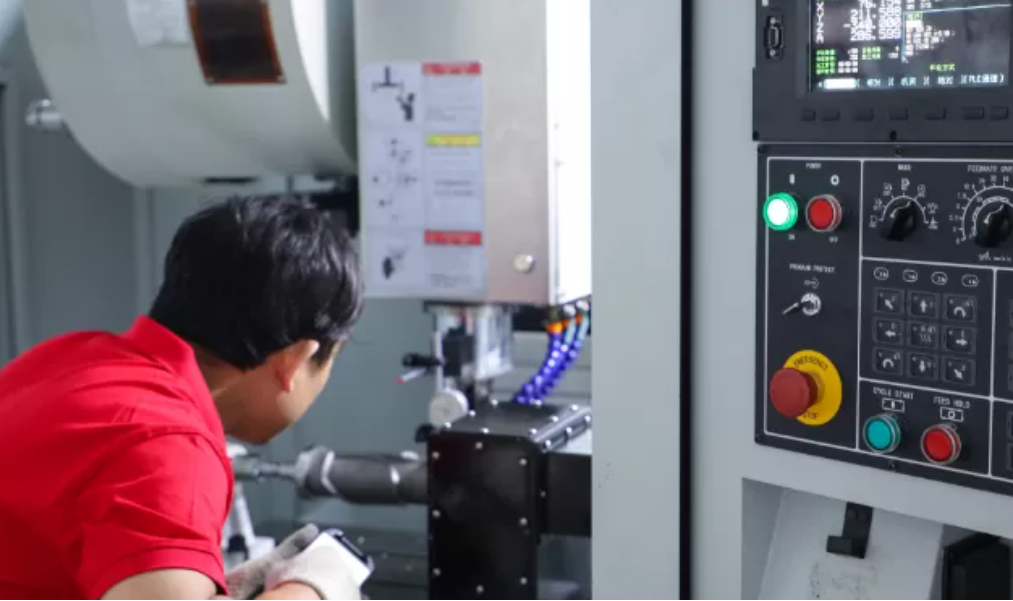

Lista de verificación de inspección del estado de la máquina CNC

Un programa de inspección estructurado ayuda a los equipos de mantenimiento a identificar problemas en desarrollo antes de que afecten la producción.

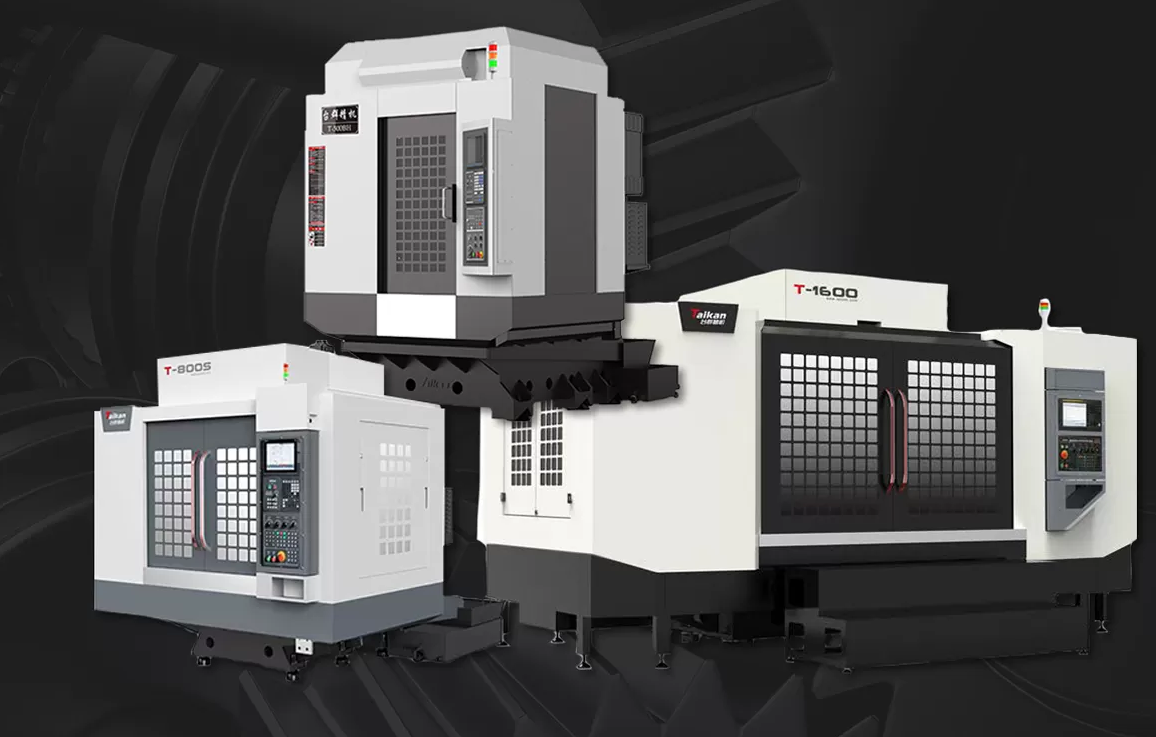

Las instalaciones que operan uncentro de taladrado y fresadoa menudo se benefician significativamente de programas de inspección estructurados, ya que estas máquinas funcionan con frecuencia a altas velocidades de husillo y ciclos de producción exigentes.

Mantenimiento preventivo vs mantenimiento reactivo

Muchos fabricantes todavía dependen del mantenimiento correctivo, reparando las máquinas solo después de que ocurren las fallas. Si bien este enfoque puede parecer rentable inicialmente, a menudo resulta en mayores gastos a largo plazo.

Los fabricantes más exitosos combinan inspecciones rutinarias, monitorización de condiciones y estrategias de mantenimiento predictivo para reducir las fallas inesperadas.

Cómo las máquinas CNC modernas admiten diagnósticos avanzados

A medida que la fabricación avanza hacia entornos de fábrica inteligente, los diagnósticos de máquinas se vuelven cada vez más sofisticados.

Las plataformas CNC modernas ahora incorporan características como:

• Monitorización del husillo en tiempo real

• Análisis de carga del servo

• Compensación térmica

• Gestión de la vida útil de la herramienta

• Capacidades de diagnóstico remoto

• Funciones de mantenimiento predictivo

Estas tecnologías permiten a los fabricantes identificar problemas en desarrollo antes y tomar decisiones de mantenimiento basadas en las condiciones reales de la máquina en lugar de intervalos de servicio fijos.

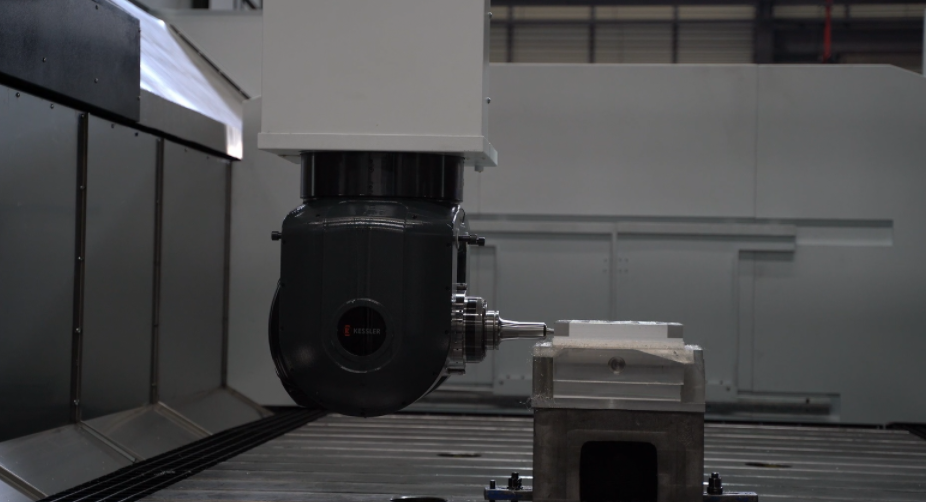

Para entornos de producción más grandes, los sistemas avanzados de centros de mecanizado de pórtico integran cada vez más tecnologías de monitorización inteligente que mejoran la disponibilidad de la máquina y la fiabilidad operativa.

Preguntas frecuentes

¿Qué es el diagnóstico de máquinas CNC?

El diagnóstico de máquinas CNC se refiere al proceso de monitorizar y analizar el rendimiento de la máquina para identificar problemas mecánicos, eléctricos o del sistema de control en desarrollo antes de que resulten en fallos del equipo.

¿Qué problema de máquina CNC debe abordarse primero?

Los problemas que implican vibración del husillo, sobrecalentamiento, precisión de posicionamiento y alarmas de servo recurrentes deben recibir generalmente la máxima prioridad, ya que pueden provocar rápidamente tiempos de inactividad importantes o reparaciones costosas.

¿Con qué frecuencia deben inspeccionarse las máquinas CNC?

Las comprobaciones operativas básicas deben realizarse a diario, mientras que las inspecciones más completas deben llevarse a cabo mensual, trimestral y anualmente, dependiendo de la utilización de la máquina.

¿Puede el mantenimiento predictivo reducir el tiempo de inactividad de las máquinas CNC?

Sí. Los programas de mantenimiento predictivo ayudan a los fabricantes a identificar problemas en desarrollo antes de que ocurran fallos, reduciendo el tiempo de inactividad inesperado y mejorando la eficiencia del mantenimiento.

¿Cuáles son los componentes más comunes de las máquinas CNC que requieren mantenimiento?

Los cojinetes del husillo, los husillos de bolas, los sistemas servo, los sistemas de lubricación, las guías, los sistemas de refrigerante y los cambiadores automáticos de herramientas se encuentran entre los componentes que reciben servicio con más frecuencia.

Conclusión

La mayoría de las fallas de máquinas CNC no ocurren de repente. Se desarrollan gradualmente a través de señales de advertencia que los operadores y los equipos de mantenimiento pueden identificar mucho antes de que ocurra una avería grave.

Al monitorizar la vibración del husillo, el sobrecalentamiento, la precisión de posicionamiento, las alarmas de servo, el desgaste de herramientas, el rendimiento del refrigerante, las condiciones de lubricación y otros indicadores críticos, los fabricantes pueden reducir significativamente el tiempo de inactividad y mejorar la fiabilidad del equipo.

A medida que el mantenimiento predictivo y la fabricación inteligente continúan evolucionando, el diagnóstico eficaz de máquinas CNC seguirá siendo una de las estrategias más valiosas para maximizar el rendimiento de la máquina, prolongar la vida útil del equipo y proteger la capacidad de producción.
