¿Cómo mejorar la precisión y exactitud en el mecanizado CNC?

En campos que exigen una precisión extrema, como la fabricación de equipos de alta gama, la fabricación de moldes de precisión y la industria aeroespacial, la capacidad de mecanizado a nivel micrométrico determina directamente el rendimiento y la vida útil del producto. Sin embargo, una alta precisión estable no se logra por casualidad. Es una disciplina de ingeniería sistemática que abarca las características inherentes de la máquina herramienta, el control del entorno térmico, las estrategias del proceso de corte y la retroalimentación en bucle cerrado en tiempo real. Como uno de los principales fabricantes cotizados en bolsacnc machine tool manufacturersespecializado en investigación, desarrollo y producción de alta gama, Taikan expone sistemáticamente los métodos en profundidad y las prácticas técnicas de vanguardia utilizadas para mejorar la precisión de mecanizado en todas las dimensiones fundamentales de la precisión.

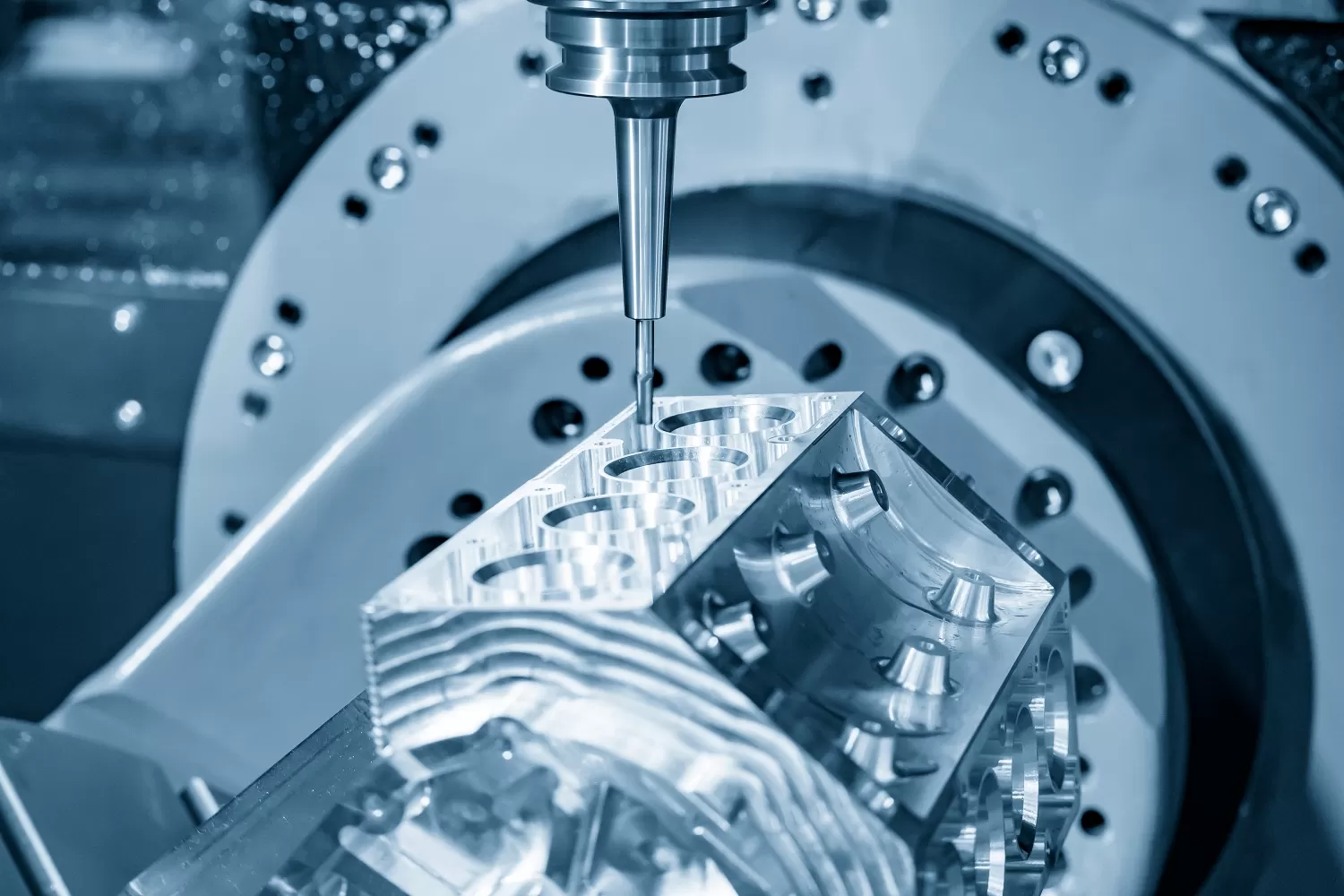

Comprendiendo la Precisión de Mecanizado: De la Macrogeometría a la Integridad Microsuperficial

La precisión de mecanizado se refiere no solo al grado de conformidad entre los parámetros geométricos reales de una pieza y sus valores de diseño, sino que también abarca la precisión dimensional, la precisión de forma, la precisión posicional y la textura microgeométrica de la superficie. En el contexto del mecanizado de precisión, la búsqueda de la precisión va más allá del simple cumplimiento de tolerancias, alcanzando indicadores implícitos que gobiernan la vida útil, como los estados de tensiones residuales superficiales y el control de daños subsuperficiales.

Análisis en Profundidad de los Factores que Afectan la Precisión del Mecanizado CNC

Lograr mejoras de precisión a nivel micrométrico requiere una deconstrucción rigurosa de las fuentes de error. Más allá de los errores geométricos intuitivos, los siguientes factores ocultos suelen ser las causas fundamentales de la pérdida de precisión.

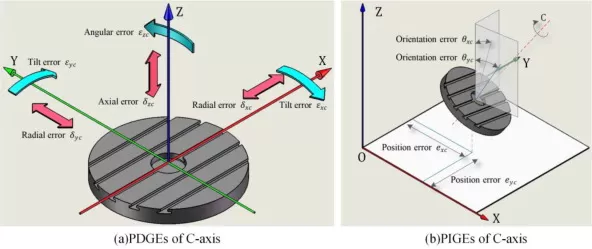

1. Errores Geométricos de la Máquina Herramienta y Errores Cinemáticos

La precisión geométrica de una máquina herramienta es la piedra angular de la precisión de mecanizado. La rectitud y perpendicularidad de las guías, así como el descentramiento radial y la deriva axial de los ejes rotativos, se reflejan directamente en los contornos de la pieza a través de la cadena cinemática. Numerosos casos de instalación muestran que, tras un servicio prolongado y sutiles desplazamientos de la cimentación, los indicadores de precisión estática de la mayoría devertical CNC machinesse desvían significativamente de los estándares de fábrica, siendo la degradación de la precisión causada principalmente por bases de instalación inestables y la liberación de tensiones estructurales internas. La tecnología de compensación de errores volumétricos puede mapear con precisión los 21 componentes de error geométrico de una máquina herramienta (posicionamiento, rectitud, errores angulares de cada eje lineal y perpendicularidad entre ejes) utilizando interferómetros láser y barras de bola, e implementar correcciones vectoriales espaciales en tiempo real dentro del sistema CNC. Este es un medio técnico fundamental para elevar la precisión intrínseca de una máquina herramienta.

2. Deformación Térmica: El Asesino Invisible de la Precisión

La fluctuación de temperatura es la fuente de error más difícil de modelar con precisión en el mecanizado de precisión. El calor por fricción de los cojinetes del husillo, el calor por agitación de las bolas dentro del conjunto del husillo de bolas, el calor de la zona de corte y los gradientes de temperatura ambiente en el taller inducen deformaciones termoelásticas en la estructura de la máquina. En particular, cuando un husillo de bolas experimenta expansión térmica axial debido al aumento de temperatura, se produce una desviación directa entre el desplazamiento real y la posición comandada bajo el control en bucle semicerrado, lo que conduce a una deriva dimensional gradual en la producción por lotes. Las soluciones avanzadas de estabilidad térmica incluyen: adoptar refrigeración del husillo hueco y control preciso de la temperatura del aceite de circulación del husillo, desplegar sensores de temperatura en ubicaciones estructurales críticas, y construir modelos de compensación de errores térmicos en tiempo real para garantizar que la máquina mantenga una estabilidad térmica de nivel micrométrico durante un funcionamiento continuo prolongado.

3. Juego Inverso y Rezago Dinámico del Servo

El juego inverso es el movimiento perdido que se genera cuando cambia la dirección de un eje de coordenadas, causado por los huelgos mecánicos y la deformación elástica dentro del tren de accionamiento. En un sistema de servo en bucle semicerrado, los huelgos mecánicos aguas abajo del husillo de bolas están fuera de la realimentación del bucle de posición y se traducen directamente en errores de posicionamiento, produciendo picos de inversión característicos (fallos de cuadrante) en las transiciones de cuadrante de la interpolación circular. La aplicación de los parámetros de compensación de juego inverso del CNC proporciona una corrección básica, mientras que las soluciones de alta gama tienden hacia motores de accionamiento directo o estructuras mecánicas con precarga de doble accionamiento para eliminar físicamente la zona muerta de inversión y garantizar una repetibilidad bidireccional estricta.

4. Errores Dinámicos Causados por una Rigidez Insuficiente del Tren de Accionamiento

La rigidez torsional del tren de accionamiento no solo amplifica el efecto del juego inverso, sino que también aumenta el error de seguimiento durante la interpolación de alta velocidad, exacerbando las protuberancias de cuadrante y la distorsión del contorno en cortes circulares. Mejorar la rigidez del tren de accionamiento requiere el uso de husillos de bolas de doble tuerca precargados, acoplamientos de alta rigidez torsional y una adecuada adaptación de la inercia del servo para garantizar la transmisión lineal del par comandado y suprimir la ondulación superficial causada por microvibraciones.

Estrategias y Prácticas de Proceso para Mejorar la Precisión de Mecanizado

1. Diseño Preciso de las Trayectorias de Entrada y Salida

La forma en que una herramienta de corte entra y sale de la pieza afecta directamente las marcas de testigo superficiales y la precisión del borde. Se deben utilizar trayectorias de entrada/salida de arco tangencial para evitar impactos de tensión instantáneos en el contorno. La velocidad de avance durante la entrada debe graduarse suavemente, pasando de una capa de corte a otra sin pausas bruscas que creen marcas de detención. Al mismo tiempo, la adopción de estrategias de trayectoria de carga de corte constante (con control de velocidad superficial constante para torneado y velocidad de avance adaptativa para fresado) mantiene las fuerzas de corte estables y evita la deflexión de la herramienta causada por cambios repentinos.

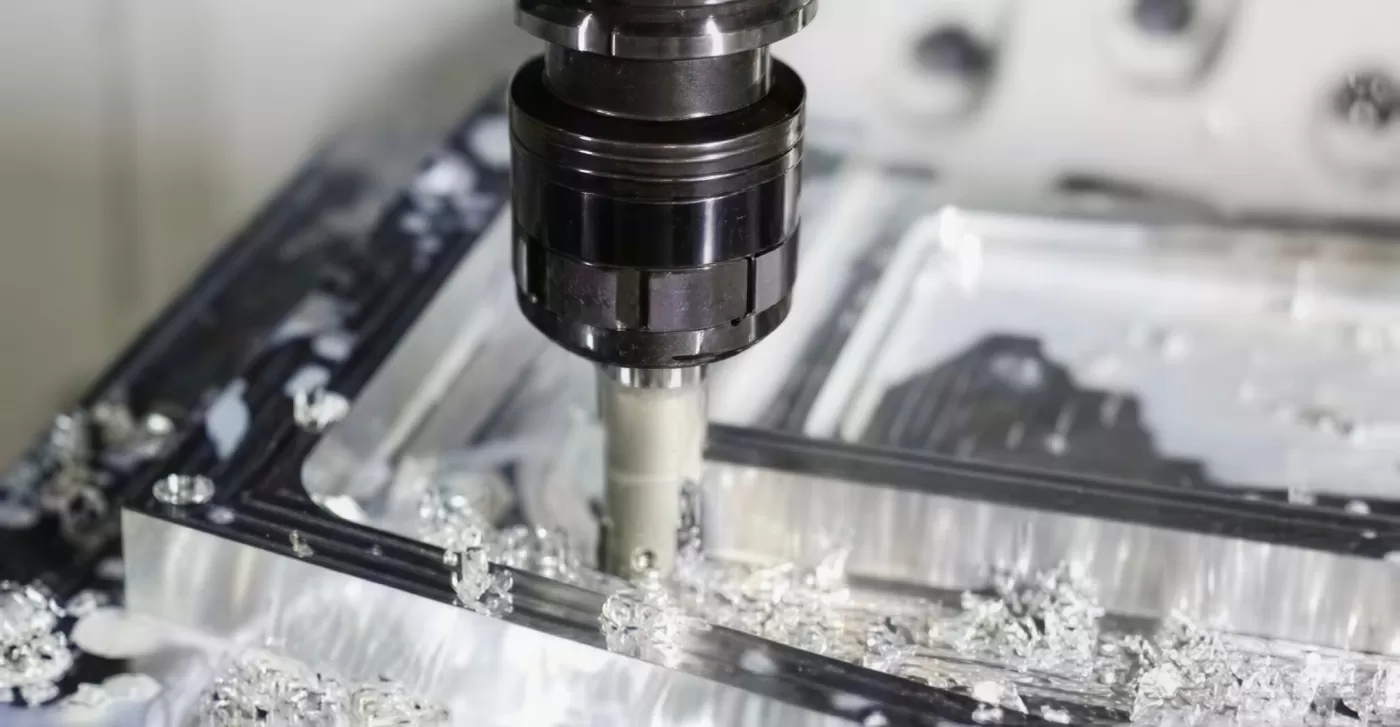

2. Selección Científica de Métodos y Estrategias de Corte

En el mecanizado de acabado, el fresado en concordancia debe ser el método de fresado preferido, ya que dirige las fuerzas de corte hacia la mesa, amortigua la vibración y ofrece un acabado superficial superior. Para el torneado de ejes, una sola herramienta debe idealmente completar todas las características de contorno continuas (diámetros exteriores, caras y transiciones de arco) para eliminar las marcas de unión. Para superficies discontinuas, se debe seguir una secuencia de torneado ordenada de afuera hacia adentro para evitar escalones geométricos locales causados por la interferencia de la herramienta. Al mecanizar superficies de arco, la selección de un radio de punta de herramienta más pequeño suprime eficazmente la fuerza de corte radial y mejora la precisión del contorno.

3. Aplicación de Herramientas de Precisión de Alta Eficiencia y Sistemas de Sujeción

La herramienta de corte es el eslabón final de ejecución en la fabricación de precisión. El uso de insertos avanzados de carburo recubierto, CBN o cerámica reduce significativamente las fuerzas de corte y el calor. Igualmente crítica es la interfaz que conecta la herramienta a la máquina: los portaherramientas de ajuste por contracción y los hidráulicos proporcionan un descentramiento radial de sujeción de ≤3 μm y, junto con una interfaz cónica de alta rigidez, garantizan una concentricidad estable de la herramienta a altas velocidades de rotación. Este es un requisito previo esencial para lograr el fresado de superficie espejo y el taladrado de alta precisión.

4. Integración de Sistemas de Palpado en Máquina y Ajuste Automático de Herramientas

Un bucle cerrado digital es el salto adelante para lograr una fabricación de precisión estable. Al integrar profundamente un sistema de palpado en máquina ense hace posible la alineación automática de los puntos de referencia de la pieza y la configuración precisa del sistema de coordenadas, junto con la inspección en proceso de características críticas para detectar la deriva dimensional en tiempo real y actualizar automáticamente los sistemas de coordenadas o las compensaciones de herramienta. El palpador automático de ajuste de herramientas coordinado mide rápidamente la longitud y el diámetro de la herramienta, detecta roturas de herramienta y construye un sistema de gestión de parámetros de herramienta en bucle cerrado, reduciendo drásticamente el tiempo no productivo y eliminando el desperdicio.Taikan machine tools

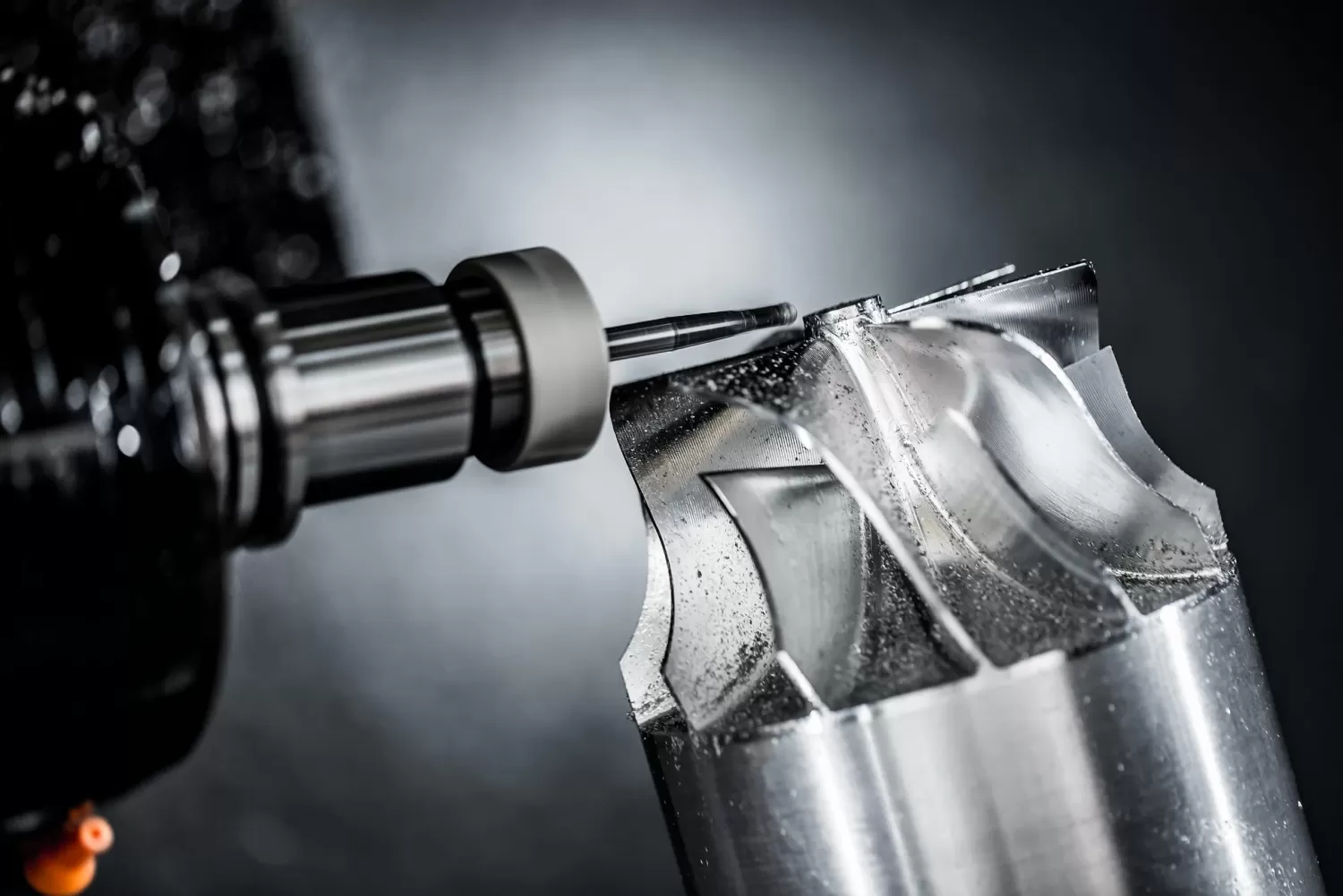

5. Optimización de la Precisión Mediante una Programación Superior

El programa CNC no solo impulsa el movimiento, sino que también lleva la estrategia de precisión. Una excelente programación CAM debe emplear las siguientes técnicas:

• Interpolación Suave y Control Predictivo: Mediante el ajuste de curvas NURBS, junto con un alto número de bloques predictivos del CNC, se limitan la aceleración y el tirón para evitar el sobrecorte en esquinas y la vibración de la máquina.

• Desaceleración Inteligente en Esquinas: Optimiza automáticamente la velocidad de avance en transiciones bruscas para mantener un contorno limpio y preciso.

• Integración de Macros y Palpador: Escribir macros para invocar un palpador para la inspección secuencial de características y aplicar automáticamente compensaciones de herramienta basadas en los errores medidos permite el mecanizado adaptativo, elevando así significativamente el índice de capacidad del proceso (Cpk).

Conclusión

La mejora de la precisión del mecanizado CNC ha evolucionado de un enfoque único en la precisión estática a una ingeniería de sistemas multidimensional que integra el análisis de acoplamiento electromecánico-térmico, la adaptación de la rigidez del sistema de proceso, la medición en bucle cerrado en línea y la compensación inteligente. Como fabricante de máquinas herramienta CNC de alta gama, Taikan se dedica constantemente a integrar profundamente los procesos de fabricación de precisión con tecnologías de metrología inteligente, proporcionando a los usuarios globales soluciones completas de precisión, desde las máquinas herramienta hasta las piezas terminadas, y capacitando a la industria manufacturera para lograr el salto decisivo de decenas de micras a una verdadera precisión de nivel micrométrico.
