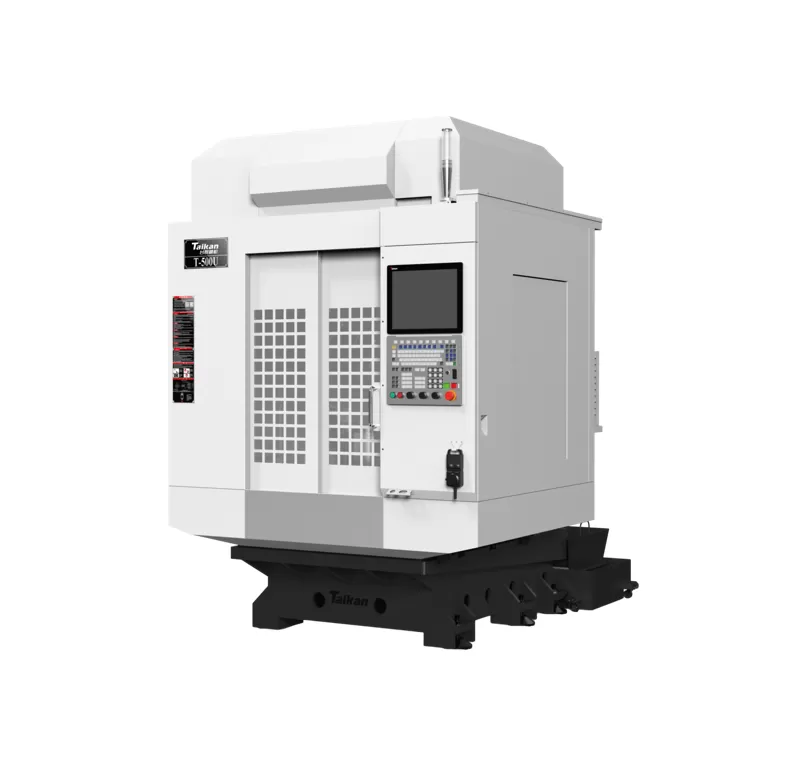

Name: HT-500U centro de mecanizado de 5 ejes simultáneos para taladrado y roscado
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Característica del Centro de Mecanizado de Roscado de 5 Ejes HT-500U

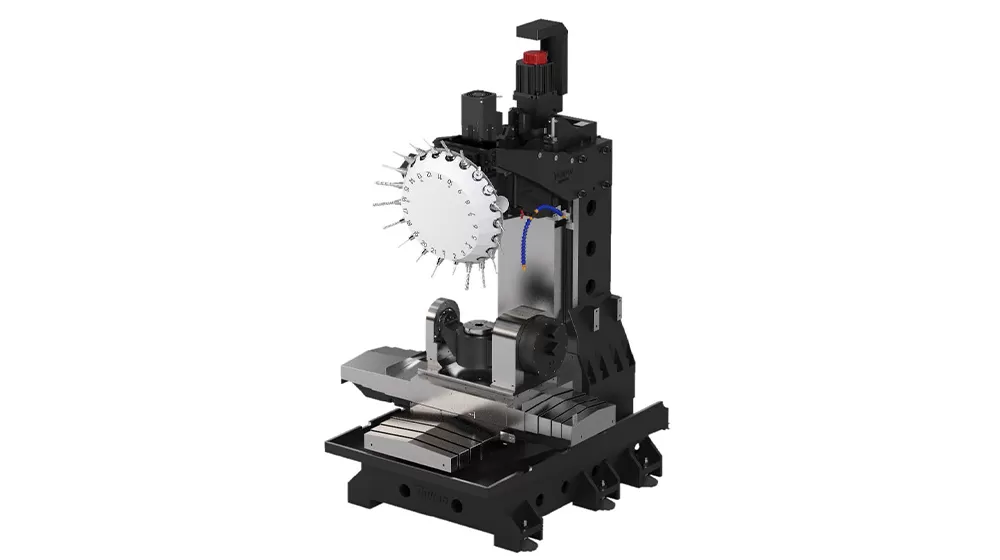

Estructura estable

La estructura base adopta 6 patas de soporte mediante análisis digital y diseño especial.
El hierro fundido adopta el proceso de fundición Meehanite y se somete a un tratamiento térmico completo para eliminar tensiones internas, mejorando en gran medida la rigidez y la resistencia a vibraciones de la máquina, asegurando una buena estabilidad durante el proceso de corte a alta velocidad o pesado.
La máquina herramienta adopta un diseño modular y se puede serializar y personalizar según la demanda del mercado.

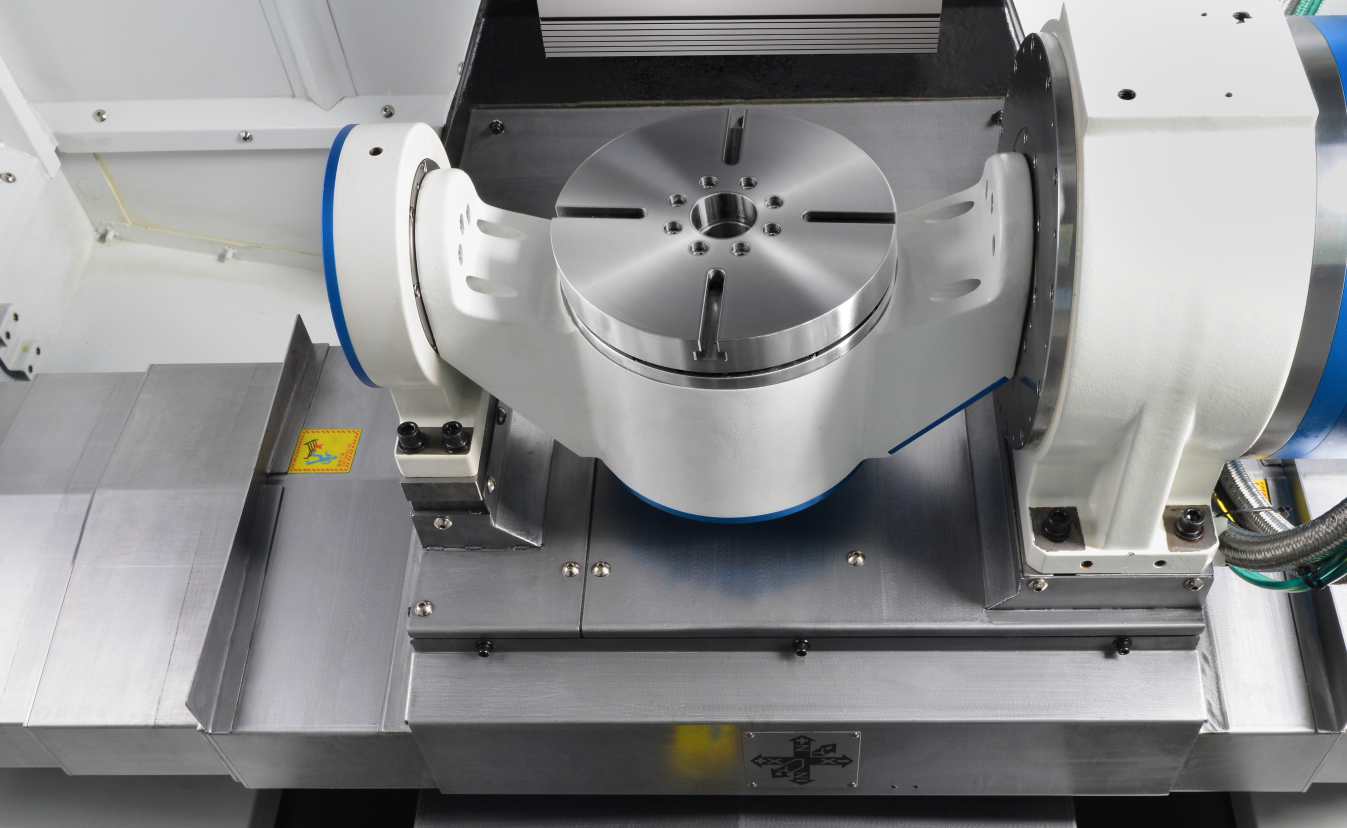

Mesa rotativa de alta velocidad

El eje A/C utiliza una mesa rotativa de accionamiento directo DD. La mesa rotativa emplea un motor de torque para accionar directamente la carga. No tiene dispositivo de desaceleración y cuenta con una estructura compacta. Puede lograr un corte de alta velocidad y alto torque, con mayor velocidad y mayor precisión;
Ángulo de rotación del eje A/C de la mesa rotativa: ±110°/360°, satisfaciendo las necesidades de mecanizado de la mayoría de piezas; La velocidad máxima del eje A/C es de 200/250 rpm, lo que mejora enormemente la eficiencia de mecanizado.

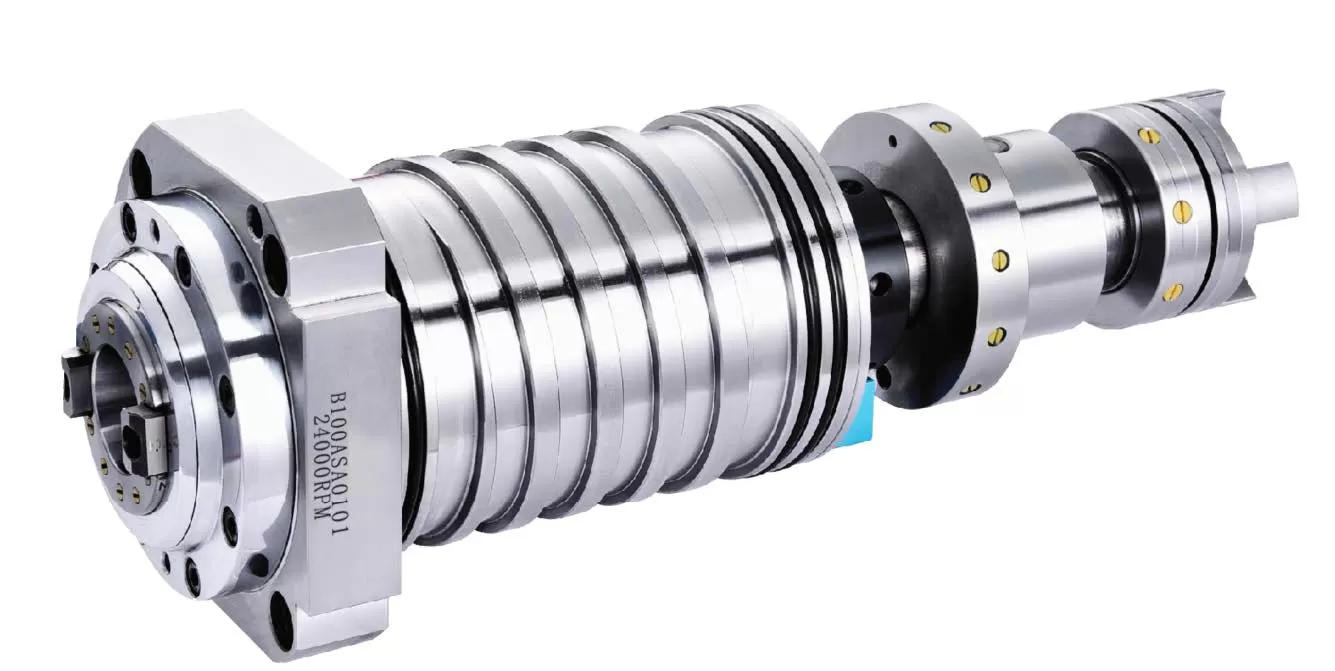

Husillo de alta velocidad de desarrollo propio

El husillo de precisión estándar de acoplamiento directo de 24 000 rpm desarrollado por Taikan ha sido verificado por 90.000 unidades, tiene alta velocidad y rápida capacidad de respuesta. Combinado con rodamientos de bolas cerámicos, extiende considerablemente la vida útil del husillo.
El motor del husillo y el husillo son impulsados por acoplamiento directo, reduciendo el error de roscado a alta velocidad. La alta fuerza de salida se utiliza en gran medida en el procesamiento de alta velocidad y eficiente.

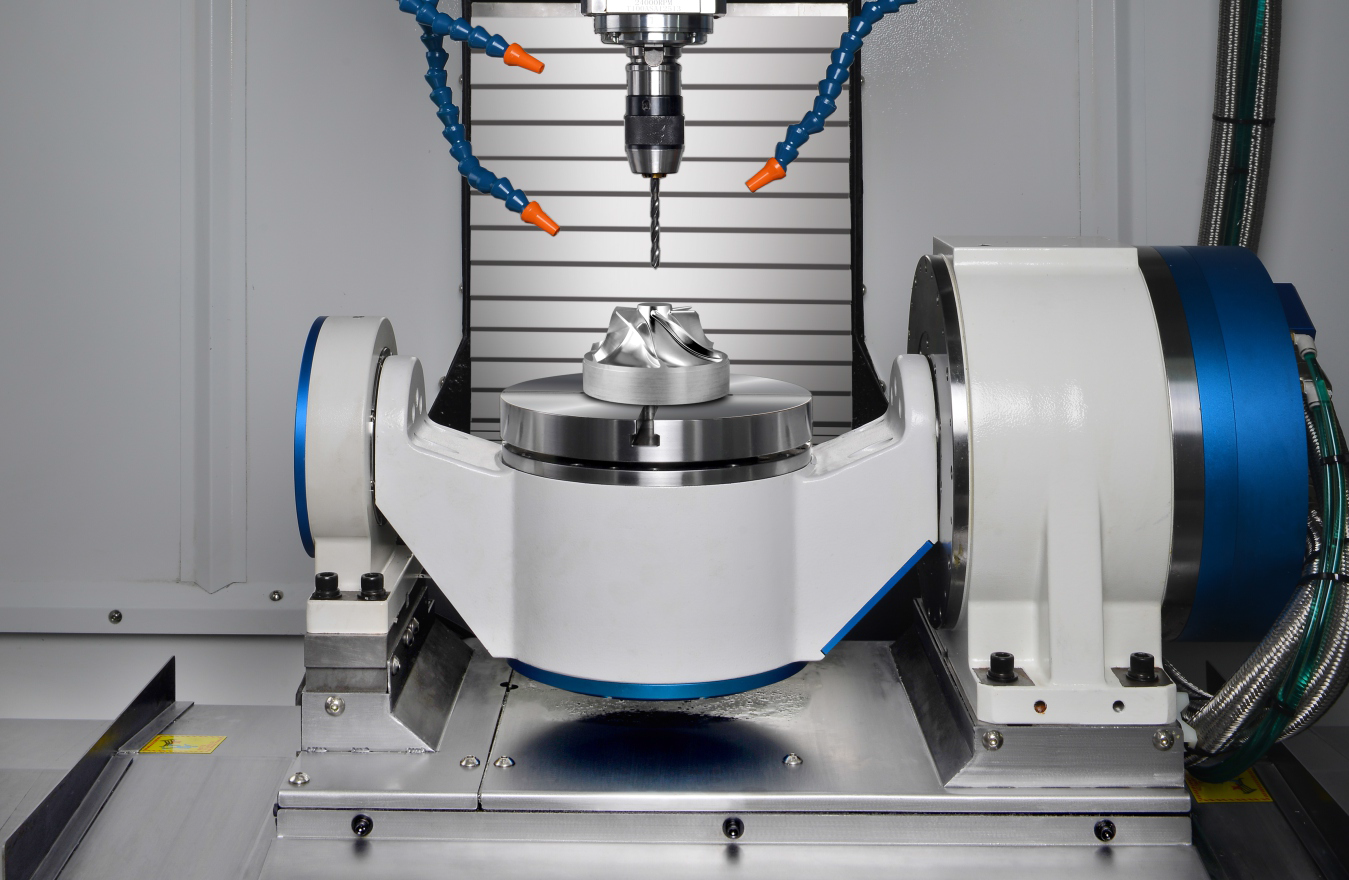

Diseño modular

La máquina herramienta adopta un diseño modular, que se puede serializar y personalizar según la demanda del mercado.
El costo de personalización para diferentes clientes es menor.

Husillo de alta velocidad de desarrollo propio

Aplicación del centro de mecanizado de taladrado y roscado simultáneo de 5 ejes HT-500U

Simultáneo de cinco ejes, sujeción única para mecanizado eficiente de múltiples caras. Mecanizado de alta velocidad y alta precisión de superficies curvas complejas y cavidades complejas. Ahorra costos de espacio, económico y práctico.

Ejemplo 1 de pieza de trabajo

Ejemplo de pieza de trabajo 2

Ejemplo de pieza de trabajo 3

Ejemplo de pieza de trabajo 4

Ejemplo de pieza de trabajo 5

Pieza de trabajo Ejemplo 6

Ejemplo de pieza de trabajo 7

Especificaciones del Centro de Mecanizado de Roscado de 5 Ejes HT-500U

NAME			UNIT	Especificación	Notas
Recorrido rango	Recorrido de la mesa (eje X)		mm	500
	Recorrido del carro (eje Y)		mm	400
	Recorrido del cabezal (eje Z)		mm	350
	Distancia desde la nariz del husillo hasta la superficie de la mesa		mm	60～410
	Distancia desde el centro del husillo hasta la superficie de montaje de la guía de la columna		mm	474
Rotativa Mesa	Tipo de accionamiento		/	Mesa rotativa de par motor doble Dd
	Rotativatamaño de la mesa		mm	Φ200
	Diámetro máximo de mecanizado		mm	Φ350
	Número de mesas de trabajo tipo T - ancho		mm	4*12
	Mesa rotativa tCapacidad de carga de la mesa		kg	Vertical 35 / Horizontal 45
	Potencia nominal (A/C)		kW	3.29/0.975
	Ángulo de inclinación		°	±110
	Velocidad máxima (A/C)		rpm	250/250
	Par nominal (A/C)		N.m	105/35.5
Husillo	Potencia del motor (Nominal/Corto tiempo)		kW	3.7/5.5
	Par motor (Nominal/Corto tiempo)		N.m	11.6/17.4
	Velocidad del motor del husillo		rpm	20-24000
	Diámetro del husillo		mm	Ф100
	Cono del husillo		/	BT30
Velocidad	Rango de velocidad de avance de corte		mm/min	1-15000
Velocidad	Velocidad rápida del eje X/Y/Z		m/min	48/48/48
Accuracy	Precisión de posicionamiento (X/Y/Z)		mm	0.006	GB/T18400.4 （Recorrido completo）
	Repetibilidad (X/Y/Z)		mm	0.004	GB/T18400.4 （Recorrido completo）
	Precisión de posicionamiento (A/C)		arcsec	±10
	Repetibilidad (A/C)		arcsec	5
Herramientaalmacén	Capacidad del almacén de herramientas		T	21
	Peso máximo de la herramienta		kg	3
	Longitud máxima de la herramienta		mm	300
	Diámetro máximo (herramienta completa/adyacente vacía)		mm	Ф60/Ф80

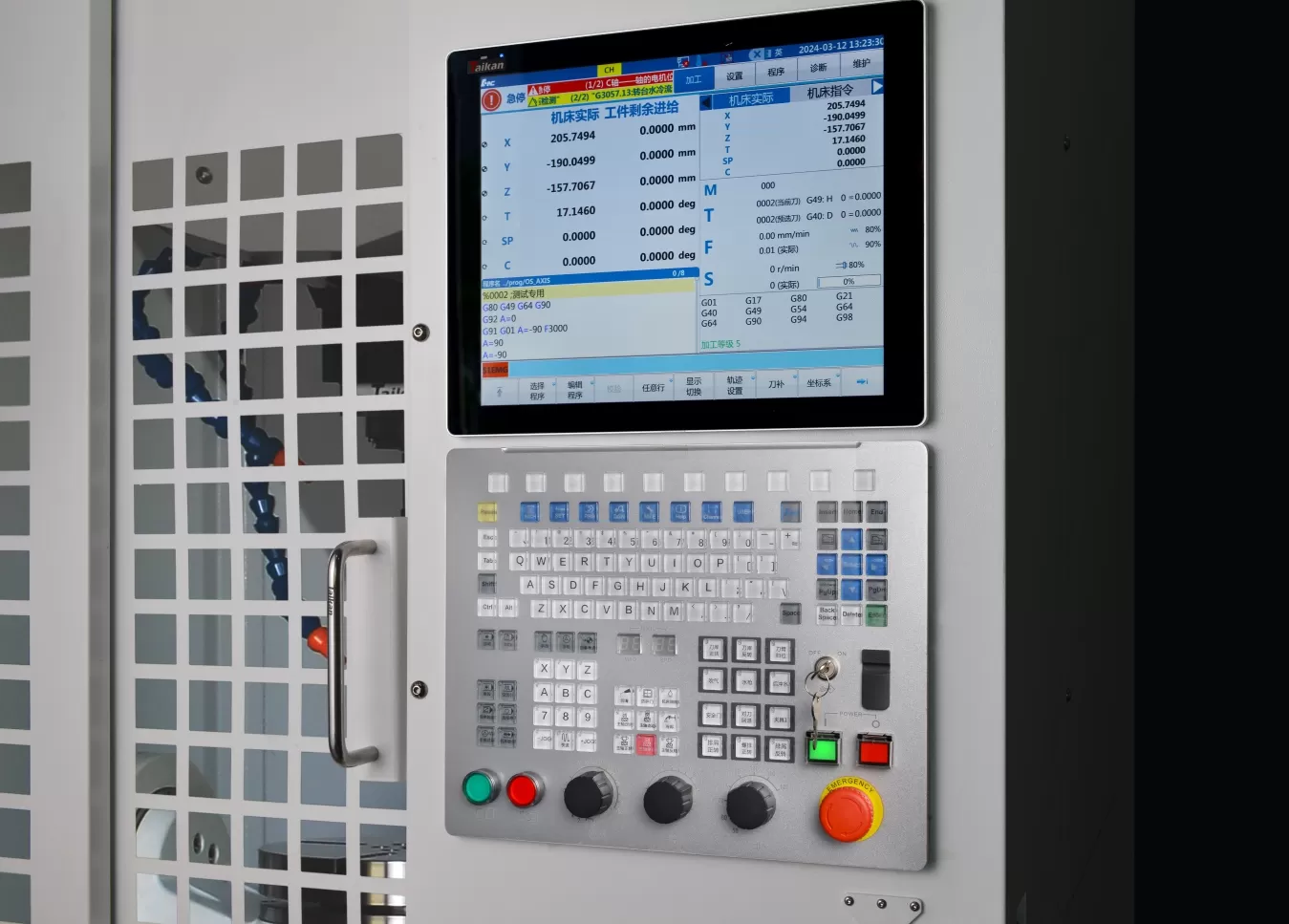

Otros	Sistema CNC			Huazhong848D System	Paquete B
	Fuente de aire	Caudal	L/min	≥200（ANR）
	Fuente de aire	Presión del aire	MPa	0.6-0.8
	Capacidad del equipo		kVA	20
	Capacidad máxima del tanque de refrigerante		L	145
	Dimensiones de la máquina		mm	170024202520	Correspondientes a los ejes XYZ
	Peso principal (aprox.)		kg	3300

La información de esta página es solo de referencia. Las especificaciones y detalles pueden cambiar debido a mejoras o actualizaciones del producto. Para más información, contáctenos.
