Las 8 principales fallas de las máquinas CNC y cómo solucionarlas

En el mundo altamente automatizado de la fabricación mecánica, el funcionamiento estable de una máquina herramienta CNC (Control Numérico por Computadora) es el motor directo de la productividad y la precisión del mecanizado. A medida que la industria avanza hacia la Fabricación Inteligente, el diagnóstico de fallos de los equipos evoluciona del tradicional "mantenimiento reactivo" al "mantenimiento predictivo" basado en datos.

Para los ingenieros de servicio de campo y los gerentes de planta, encontrarse con un código de alarma o una anomalía en el mecanizado requiere algo más que una solución rápida; exige comprender el mecanismo subyacente. Este artículo proporciona unanálisis de causa raízde ocho fallos comunes en máquinas herramienta CNC. Exploraremos las causas fundamentales, la lógica de diagnóstico y las soluciones sistémicas para ayudar a las empresas a maximizar su Efectividad Global del Equipo (OEE).

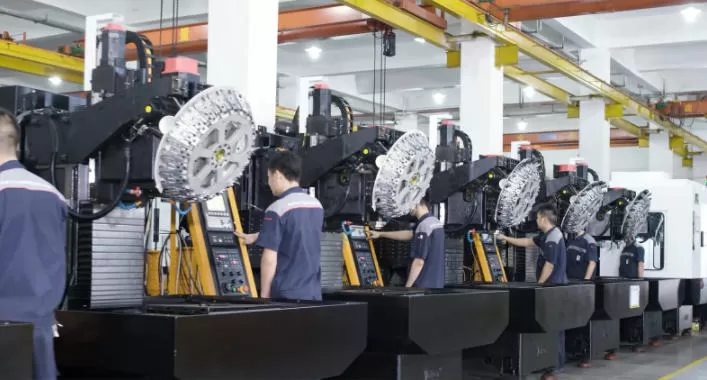

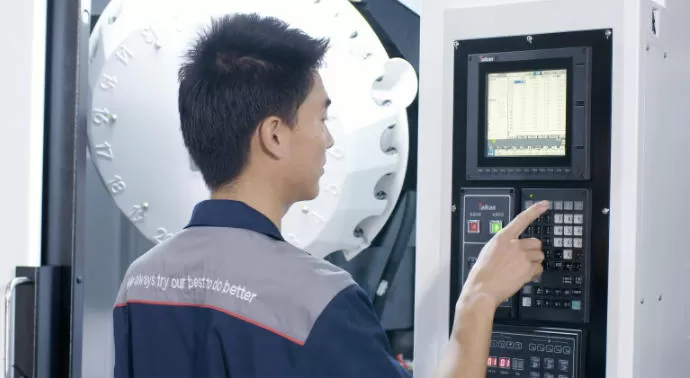

1. Fallos del Sistema CNC: Un Co-diagnóstico de Hardware y Software

Mecanismo de Falla:
El sistema CNC es el "cerebro" de la máquina. Un bloqueo del sistema o pantalla negra suele ser provocado por un circuito de temporizador watchdog de hardware, una lógica de software del sistema corrupta o la pérdida de parámetros críticos. La visualización de un código de alarma es la función de autodiagnóstico del sistema que identifica una anomalía específica.

Diagnóstico en Profundidad y Soluciones:

• Nivel de Hardware:Primero, verifique la estabilidad de la fuente de alimentación (CC 5V/24V) a la unidad NCU o PCU. Las fluctuaciones de voltaje pueden causar un funcionamiento errático de la CPU. Si la falla persiste después de reiniciar, revise el voltaje de la batería de la placa base; un voltaje bajo puede provocar la pérdida de parámetros en la SRAM (Memoria Estática de Acceso Aleatorio).

• Software y Parámetros:Para fallos de arranque del sistema, considere un "borrado total" o inicialización (por ejemplo, un reinicio NCK en controles Siemens o borrado de PSRAM en FANUC). Para solucionar falsas alarmas, utilice la función de monitoreo de diagrama de escalera del PLC (Controlador Lógico Programable). El seguimiento del estado de las señales (mediante tablas de estado de interfaz de E/S) permite la localización rápida de sensores o actuadores de entrada externos defectuosos.

• Perspectiva de la Industria:Los sistemas CNC modernos de gama alta cuentan con diagnósticos remotos integrados. Al monitorear los registros del sistema en tiempo real a través del Internet Industrial de las Cosas (IIoT), los técnicos pueden realizar ajustes remotos de parámetros y parchear vulnerabilidades.

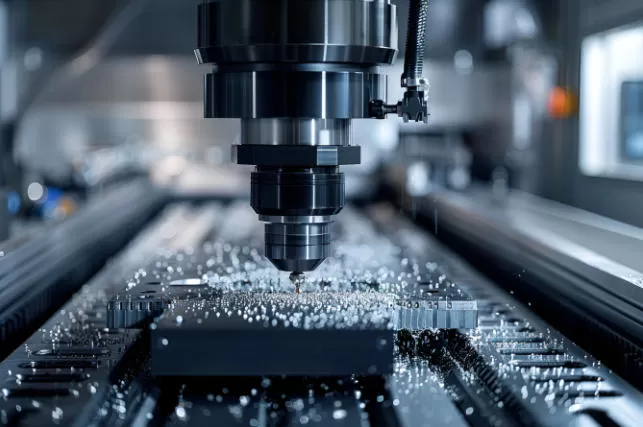

2. Fallos del Husillo: Análisis de Vibraciones y Optimización del Accionamiento

Mecanismo de Falla:
Como núcleo de potencia de la máquina, la vibración anormal del husillo a menudo proviene de un desequilibrio mecánico (por ejemplo, mal equilibrio dinámico de la herramienta/portaherramientas), desgaste de los rodamientos (que conduce a un aumento de la holgura) o pérdida de tensión en los componentes de transmisión (correas/engranajes). La velocidad inestable suele estar relacionada con parámetros incorrectos del bucle de velocidad en el servoaccionamiento o interferencias en la señal de realimentación del encoder.

Diagnóstico en Profundidad y Soluciones:

• Diagnóstico Mecánico:Utilice un analizador de vibraciones para detectar frecuencias características de los rodamientos del husillo, distinguiendo entre mala lubricación (vibración de alta frecuencia) y fatiga en las pistas de rodadura (impactos de baja frecuencia). Para transmisiones por correa, verifique la tensión según las especificaciones del fabricante utilizando un tensiómetro.

• Diagnóstico Eléctrico:Para fluctuaciones de velocidad, céntrese en el cable de realimentación del encoder. Asegúrese de que utilice apantallamiento de par trenzado y tenga una tierra dedicada para evitar interferencias. Realice una función de "Autoajuste" en el accionamiento para optimizar los parámetros PID de los bucles de velocidad y corriente, ajustando perfectamente las características del motor a la carga mecánica.

• Criticidad del Mantenimiento:Para husillos motorizados, respete estrictamente el tipo de lubricante especificado y los intervalos de re-lubricación. Un exceso de grasa puede ser tan perjudicial como una lubricación insuficiente, provocando una mala disipación del calor y agarrotamiento.




3. Fallos del Sistema de Accionamiento de Avance: Compensación de Juego (Backlash) y Acoplamiento del Servo

Mecanismo de Falla:
El "stick-slip" (movimiento a tirones) en los ejes es causado fundamentalmente por una diferencia significativa entre los coeficientes de fricción estática y dinámica o una rigidez insuficiente del servo sistema para la estabilidad a baja velocidad. La inexactitud de posicionamiento suele estar relacionada con el desgaste en la transmisión mecánica (por ejemplo, precarga reducida del husillo de bolas, acoplamientos flojos) o un error de seguimiento mal ajustado en el servo sistema.

Diagnóstico en Profundidad y Soluciones:

• Compensación Mecánica: Verifique regularmente la precisión de posicionamiento y la repetibilidad mediante un interferómetro láser. Compense la zona muerta de inversión introduciendo los valores medidos mediante el parámetro de "Compensación de Backlash" del CNC. Si el juego es excesivo (típicamente > 0.02-0.03 mm), inspeccione la precarga de la tuerca del husillo de bolas o reemplace los componentes desgastados.

• Optimización del Servo: En caso de alarmas de sobre-recorrido, además de la recuperación manual, verifique los parámetros de límites blandos (por ejemplo, parámetros FANUC 1320/1321) y la fiabilidad de los interruptores de límite de hardware.

• Mantenimiento de Precisión: En máquinas de servicio pesado, verifique el funcionamiento del sistema de lubricación de las guías. Una falla en la lubricación destruye directamente la película de aceite en las guías, provocando stick-slip y desgaste prematuro.

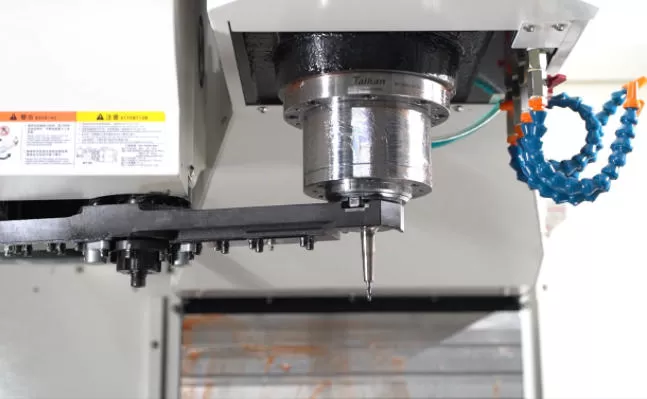

4. Fallos del Sistema de Cambio de Herramienta: Análisis Lógico del Flujo de Señales y Vinculación Mecánica

Mecanismo de Falla:
Fallos del Cambiador Automático de Herramientas (ATC) enmáquinas herramienta CNCa menudo se derivan de una interacción compleja de problemas mecánicos y eléctricos. La falla en la sujeción de la herramienta proviene típicamente de resortes de platillo fatigados en el mecanismo de tracción o de una carrera insuficiente del cilindro de desbloqueo. Mientras tanto, los atascos durante el cambio de herramienta se deben a señales de enclavamiento incorrectas que interrumpen operaciones secuenciales como la inclinación del alojamiento y la rotación o extensión del brazo manipulador.

Diagnóstico en Profundidad y Soluciones:

• Lógica Neumática/Hidráulica: Verifique que el presostato del sistema neumático se active correctamente. Inspeccione los carretes de las válvulas solenoides hidráulicas en busca de agarrotamiento. Para las barras de tracción hidráulicas, verifique los niveles de fluido y los sellos en busca de fugas internas que puedan reducir la fuerza de sujeción.

• Enclavamiento de Señales: Utilice la visualización de estado del PLC para monitorear la secuencia de cambio de herramienta. En caso de caída de herramienta, priorice la comprobación de los sensores de posición del brazo manipulador (por ejemplo, interruptores magnéticos o de proximidad) en busca de corrupción o retardo de señal. Verifique que la orientación del husillo sea precisa y consistente.

• Alineación de Precisión: La alineación entre el brazo manipulador, el alojamiento de la herramienta y el husillo debe mantenerse dentro de tolerancias micrométricas. Utilice una herramienta maestra o un calibre de ajuste para calibrar con precisión el origen del brazo.

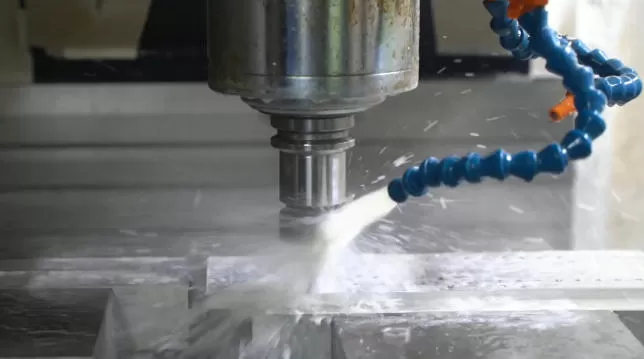

5. Fallos del Sistema de Refrigeración: Monitoreo de Flujo y Filtración

Mecanismo de Falla:
Las fallas del sistema de refrigeración a menudo se originan por "obstrucción". Las virutas que se acumulan en el refrigerante pueden bloquear las líneas o dañar el impulsor de la bomba. Los disparos por sobrecarga del motor suelen deberse a una bomba agarrotada o a una pérdida de fase en la fuente de alimentación.

Diagnóstico en Profundidad y Soluciones:

• Comprobación Eléctrica: Mida la resistencia trifásica del motor de la bomba de refrigerante para verificar el equilibrio y revise la resistencia de aislamiento. Para una bomba que no arranca, además de verificar la alimentación principal, asegúrese de que el relé de sobrecarga térmica no se haya disparado y necesite reinicio.

• Gestión de Fluidos: El paso principal es limpiar el tanque de refrigerante y reemplazar/limpiar los filtros. Para fugas en las líneas, determine si se deben a conexiones flojas o a la degradación de las mangueras por corrosión del refrigerante. La implementación de interruptores de nivel y sensores de flujo proporciona un monitoreo en tiempo real para evitar que las piezas se quemen por falta de refrigerante.

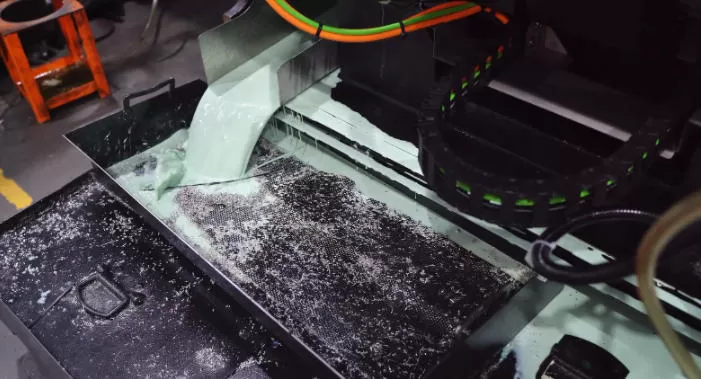

6. Fallos del Transportador de Virutas: Sobrecarga de Par y Atasco Mecánico

Mecanismo de Falla:
Los transportadores de virutas (típicamente de tipo bisagra o tornillo) fallan cuando el motor no funciona (problema eléctrico/de alimentación) o cuando las virutas no se descargan eficientemente (sobrecarga mecánica). Esta sobrecarga se debe a menudo a un volumen de corte excesivamente alto o al descarrilamiento y atasco de la cadena debido a una tensión inadecuada.

Diagnóstico en Profundidad y Soluciones:

• Manejo de Sobrecarga:Cuando se produce una alarma del transportador, primero limpie las virutas acumuladas en la entrada y salida. Gire manualmente el eje del motor (o el acoplamiento) para determinar si el mecanismo está bloqueado mecánicamente.

• Mantenimiento Mecánico:Inspeccione la correa de bisagra en busca de desgaste y ajuste la tensión de la cadena según el manual (por ejemplo, algunoscnc vmc machinesespecifican una holgura de correa de 6–10 mm). La sobrecarga crónica puede quemar el fusible del motor de accionamiento o dañar el limitador de par.

• Integración de Automatización:Programe el transportador para que funcione de forma intermitente y sincronizada con el ciclo de mecanizado, evitando picos masivos de virutas que puedan saturar el sistema.

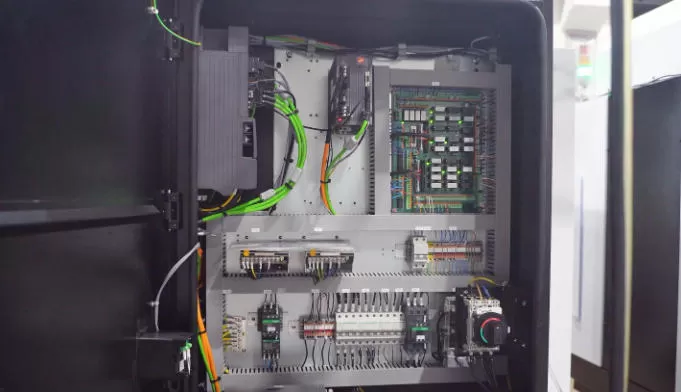

7. Fallos del Sistema Eléctrico: Supresión de Ruido y Envejecimiento de Componentes

Mecanismo de Falla:
Las fallas eléctricas suelen ser las más aleatorias. Los contactos picados de los contactores provocan circuitos intermitentes, mientras que una bobina de relé defectuosa puede inutilizar un circuito de control. Más allá de los fallos de componentes, la Interferencia Electromagnética (EMI) es una causa importante, que a menudo corrompe las señales del encoder y provoca "tartamudeo" de los ejes o deriva de posición.

Diagnóstico en Profundidad y Soluciones:

• Comprobaciones a Nivel de Componentes:Utilice un multímetro para medir la caída de tensión en los contactos y comprobar si hay resistencia excesiva. Para las fuentes de alimentación conmutadas, mida la tensión de salida en busca de rizado excesivo.

• Contramedidas contra el Ruido:Cumpla estrictamente las prácticas de cableado que separan los cables de señal de los cables de potencia. Para los variadores (VFDs) que causan interferencias, instale filtros EMC en la entrada de alimentación y asegúrese de que la resistencia de tierra de la máquina sea inferior a 1 Ω.

• Monitoreo Predictivo:El uso de termografía infrarroja para escanear el armario eléctrico puede identificar eficazmente "puntos calientes" causados por malas conexiones o componentes defectuosos antes de que provoquen una parada.




8. Fallos de Precisión: Compensación de Errores Geométricos y Térmicos

Mecanismo de Falla:
El fallo en cumplir con la tolerancia de la pieza es un problema complejo y multifacético. Puede deberse apérdida de precisión geométrica(por ejemplo, cambios en el nivel de la máquina, desgaste en la rectitud de las guías),deflexión del sistema de proceso(deflexión de la herramienta/pieza de trabajo), oerrores térmicos(crecimiento del husillo, expansión térmica del husillo de bolas).

Diagnóstico en Profundidad y Soluciones:

• Calibración Geométrica: Utilice niveles electrónicos e interferómetros láser para verificar las precisiones geométricas fundamentales (por ejemplo, planitud de la mesa, perpendicularidad del husillo respecto a los ejes). Si están fuera de tolerancia, las acciones correctivas van desde el raspado de precisión hasta el ajuste de los soportes de nivelación.

• Compensación de Errores Térmicos: Para la deriva dimensional durante series de producción largas, implemente la compensación de errores térmicos. Esto implica colocar sensores de temperatura (por ejemplo, RTDs PT100) en puntos clave, crear un modelo de deformación térmica (por ejemplo, usando redes neuronales) y que el sistema CNC compense el movimiento de los ejes en tiempo real.

• Optimización del Proceso: Verifique el desgaste de la herramienta (que se puede monitorear mediante la carga del husillo) y confirme que los parámetros de corte (velocidades, avances, profundidad de corte) sean óptimos para evitar vibraciones o deflexiones inducidas por el proceso.




9. Conclusión

El panorama del diagnóstico de fallos en máquinas CNC está entrando firmemente en una nueva era basada en datos. Al combinar una comprensión profunda demecanismos físicoscon avanzadastécnicas de procesamiento de señales(como el análisis de vibraciones y el análisis de firma de corriente del motor), los ingenieros no solo pueden resolver los problemas existentes más rápido, sino también predecir y prevenir los futuros mediante el monitoreo continuo de la condición. Dominar la lógica de diagnóstico descrita anteriormente es un paso clave en la evolución de "técnico de mantenimiento" a "gestor de la salud de la máquina herramienta".
