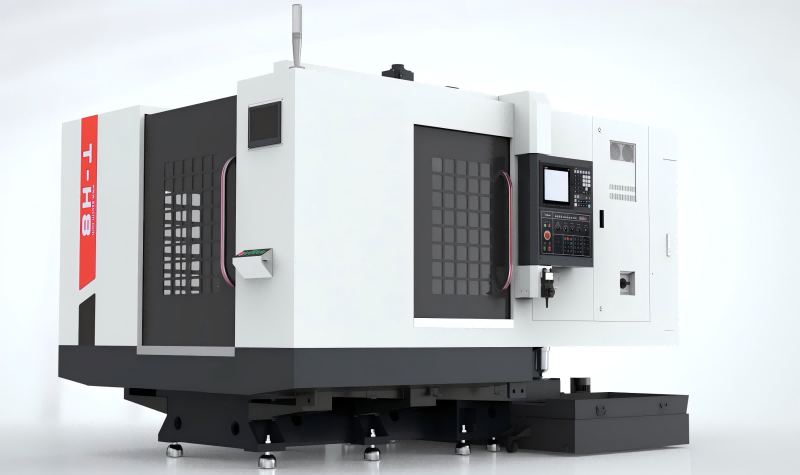

Para fabricantes de autopartes: Conozca el centro de mecanizado horizontal Taikan TH8

La electrificación está cambiando la forma en que se fabrican las piezas de automoción. Si usted mecaniza carcasas de motores eléctricos, bandejas de baterías o envolventes de electrónica de potencia, ya conoce los desafíos. Estas piezas de aluminio y hierro fundido no son sencillas. Tienen formas complejas, múltiples caras que requieren mecanizado y docenas de agujeros con tolerancias de posición muy ajustadas. Y necesita cumplir estos objetivos mientras produce a altos volúmenes, día tras día. El centro de mecanizado horizontal Taikan T-H8, desarrollado portaikan machine, fue diseñado exactamente para esto. Combina una estructura rígida, una mesa giratoria de alta precisión y movimientos rápidos de los ejes en una máquina compacta que se instala rápidamente y maneja sin problemas el exigente mecanizado de carcasas de vehículos eléctricos.

Diseñado para afrontar las exigencias del mecanizado de carcasas de vehículos eléctricos

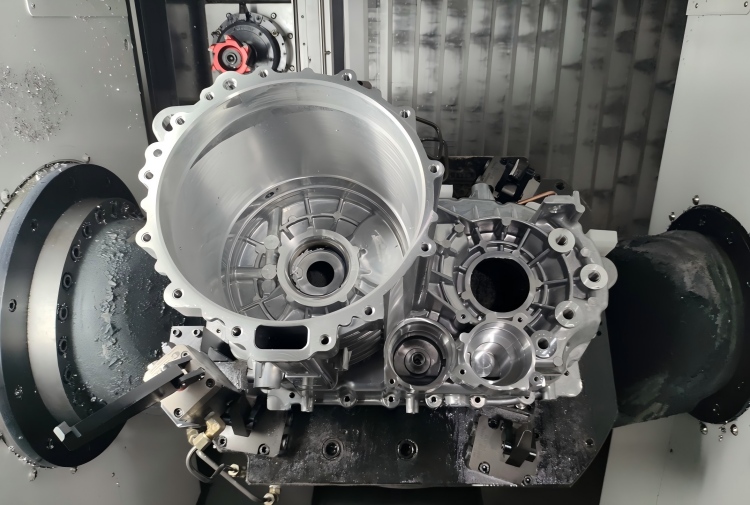

Observe componentes como carcasas de accionamiento eléctrico, cajas de inversor y bandejas estructurales de baterías. Todos comparten un desafío: mecanizado de precisión en varias caras, donde la alineación de los agujeros y las tolerancias de posición afectan directamente al ruido de la transmisión, el sellado y el ajuste de montaje. Si mueve la pieza a través de múltiples configuraciones, introduce errores de acumulación y pierde valioso tiempo de máquina. El T-H8 cambia eso.

Con su mesa giratoria estándar de alta precisión que indexa en pasos tan pequeños como 0,001 grados, puede mecanizar múltiples caras en una sola sujeción. Sujete la pieza una vez y el T-H8 alcanza las cinco caras, completando los alojamientos de cojinetes, agujeros de pasador, ranuras para juntas tóricas y el planeado de caras en un único ciclo continuo. El resultado no es solo una producción más rápida, sino una mayor precisión en la posición de los agujeros y piezas consistentes en todo el lote. Eso es exactamente lo que exige la producción de vehículos eléctricos cuando se escala de miles a cientos de miles de unidades al año.

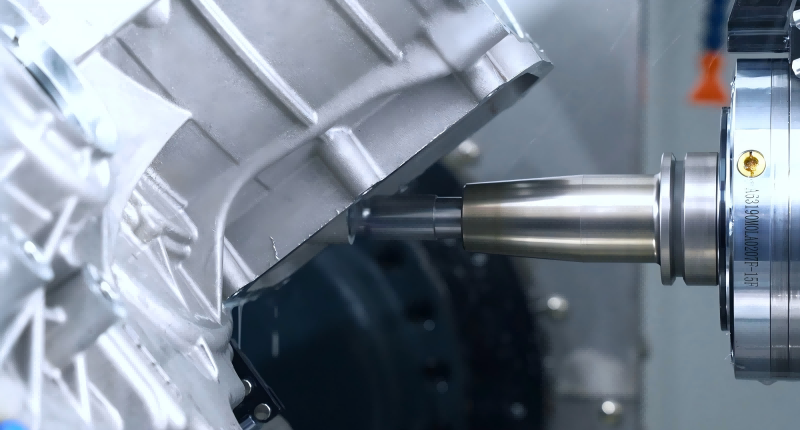

Una estructura rígida que soporta cortes pesados y sigue funcionando

En el corazón del T-H8 hay un diseño de columna fija con carro transversal, con una base robusta y una columna en forma de espiga. No es una máquina ligera tomada de un taller general y forzada al trabajo de automoción. La estructura es corta, rígida y fuertemente reforzada, por lo que absorbe las altas fuerzas de corte y los cambios rápidos de dirección sin perjudicar el acabado superficial ni la estabilidad dimensional. Tanto si está desbastando una carcasa grande de motor con altas tasas de remoción de metal como si está acabando un alojamiento de sello de precisión, el T-H8 se mantiene estable y amortiguado. Ese tipo de integridad estructural es lo que mantiene las líneas de producción de alto volumen de vehículos eléctricos funcionando de manera confiable.

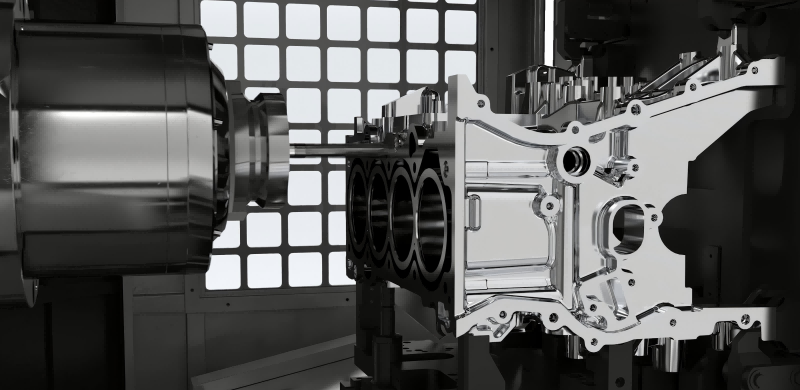

Velocidad donde importa

En las cadenas de suministro de automoción, el tiempo de ciclo lo es todo. El T-H8 ofrece velocidad en las áreas que más importan. Los tres ejes lineales se mueven sobre guías de rodillos de precisión clase P, impulsados por husillos de bolas de precisión clase C3, proporcionando velocidades de avance rápido de hasta 48 metros por minuto. Esa velocidad reduce drásticamente el tiempo no productivo. Los cambios de herramienta, la indexación del pallet y los movimientos de posicionamiento se realizan con un movimiento rápido y receptivo, por lo que el husillo pasa más tiempo cortando.

Un cargador fijo estándar de 24 herramientas garantiza que brocas, escariadores, machos y fresas estén siempre listos. Si necesita más capacidad, puede elegir un cargador de 32 o 40 herramientas. Eso significa menos paradas para reabastecimiento de herramientas durante programas de mecanizado largos y complejos.

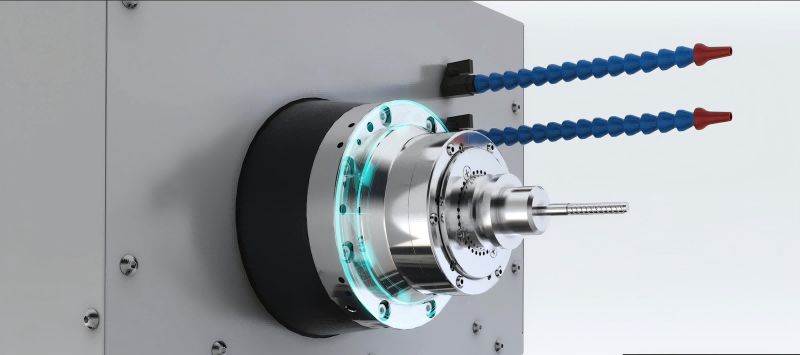

El husillo es una unidad de accionamiento directo BT40 de 12.000 rpm, elegida por una razón. Cubre el hueco entre el mecanizado de aluminio a alta velocidad y el corte estable de acero y hierro fundido. ¿Necesita hacer miles de agujeros roscados M6 y M8 en una caja de cambios de aluminio fundido a presión? La velocidad de 12k rpm le ofrece resultados limpios y sin rebabas. Cuando su familia de piezas incluye insertos de cojinete de acero o carcasas de diferencial de hierro fundido, el par del husillo y la rigidez de la máquina le permiten cortar de manera constante sin vibraciones. Esa versatilidad convierte al T-H8 en una solución de plataforma única para la mezcla de materiales que se encuentran en los diseños actuales de vehículos eléctricos.

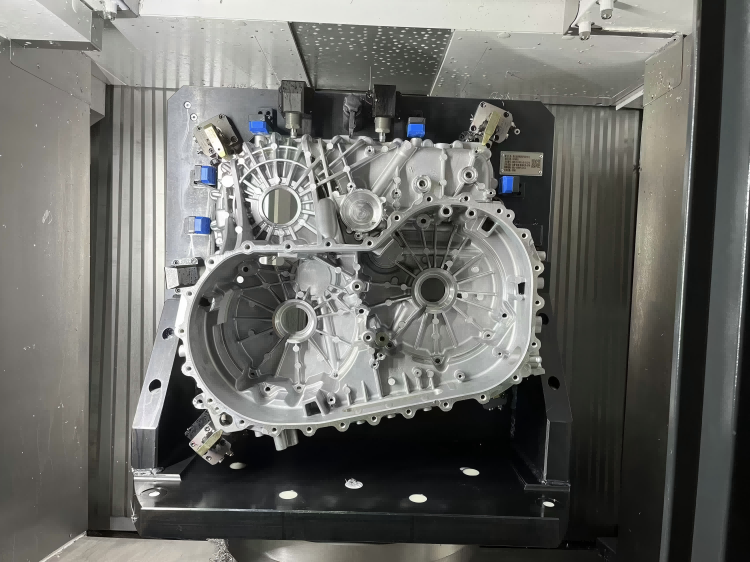

Instalación sencilla, puesta en marcha rápida

Algunos centros de mecanizado horizontal requieren fosos de cimentación profundos y semanas de obra civil. Eso no se ajusta a la velocidad de la fabricación moderna. El T-H8 está diseñado para un despliegue práctico. En la mayoría de las instalaciones industriales estándar, no necesita una cimentación especial; un suelo de hormigón normal de espesor suficiente es todo lo que se necesita. La máquina se suministra como una unidad integrada y puede pasar de la entrega a producir virutas en días, no en meses. Si necesita agregar capacidad rápidamente para satisfacer un aumento en la demanda de vehículos eléctricos, esta baja barrera de entrada reduce los costos de preparación del sitio y acorta el tiempo hasta la producción. El T-H8 respeta sus plazos y las limitaciones de su instalación.

FAQ

¿Qué tipos de piezas maneja mejor el centro de mecanizado horizontal Taikan T-H8?

El T-H8 está diseñado específicamente para piezas de carcasas de vehículos de nueva energía que requieren mecanizado de múltiples caras con tolerancias de posición ajustadas. Las aplicaciones típicas incluyen carcasas de accionamiento eléctrico, envolventes de control electrónico, bandejas estructurales de baterías y piezas de automoción complejas similares fundidas o forjadas. Su diseño rígido y de alta velocidad también funciona bien para otros componentes de automoción de precisión como cuerpos de bombas, bloques de válvulas y cajas de engranajes.

¿Cómo mejora el T-H8 la precisión de mecanizado en carcasas de automoción complejas?

La clave es la mesa giratoria estándar de alta precisión con indexación de 0,001 grados. Al mecanizar todas las caras en una sola configuración, el T-H8 elimina los errores que ocurren cuando una pieza se mueve entre diferentes utillajes. La precisión de la posición de los agujeros y la consistencia geométrica general mejoran notablemente. Esto es especialmente importante para las carcasas de accionamiento eléctrico, donde la alineación de los cojinetes afecta directamente al ruido, la vibración y la aspereza (NVH).

¿Cuáles son las velocidades de avance rápido y cómo afectan a la productividad?

Los ejes X, Y y Z se mueven a hasta 48 metros por minuto, impulsados por guías de rodillos de clase P y husillos de bolas de precisión C3. Esta respuesta rápida reduce el tiempo inactivo durante los cambios de herramienta y el posicionamiento, reduciendo directamente el tiempo de ciclo total. En la producción de automoción de alto volumen, estos ahorros se acumulan rápidamente.

¿Puede el T-H8 mecanizar tanto piezas de aluminio como de acero?

Sí. El husillo de accionamiento directo BT40 de 12.000 rpm está diseñado para manejar el mecanizado de aluminio a alta velocidad para carcasas ligeras de vehículos eléctricos, al tiempo que proporciona el par y la rigidez para un corte estable de acero y hierro fundido. Puede trabajar con materiales mixtos dentro de la misma célula de producción en una sola máquina.

¿Dónde puedo obtener servicio y soporte para equipos de Taikan Machine?

Taikan cuenta con una red de servicio global con más de 200 puntos de soporte. Como empresa que cotiza en bolsa y está comprometida con las máquinas herramienta a largo plazo, brindamos soporte técnico, piezas originales y asistencia en aplicaciones en todo el mundo. Está respaldado por una empresa construida para la continuidad y el alcance.

¿Por qué elegir Taikan frente a otras marcas de centros de mecanizado horizontal?

Taikan le ofrece un rendimiento probado y la confiabilidad de una empresa que cotiza en bolsa con más de 20 años de experiencia en máquinas herramienta. Nuestro ranking de ventas No.1 en 2025 en el mercado chino de máquinas herramienta de corte de metal refleja una confianza real. Con cinco bases de producción, 785.300 metros cuadrados de espacio de fabricación y más de 200 puntos de servicio a nivel mundial, ofrecemos calidad a escala y soporte local cuando lo necesita. Y el T-H8 está diseñado específicamente para las realidades del mecanizado de vehículos eléctricos que enfrenta a diario entre las soluciones líderes en lachina horizontal machining centercategoría.
