La guía definitiva para diagnosticar y resolver bloqueos del brazo ATC en centros de mecanizado

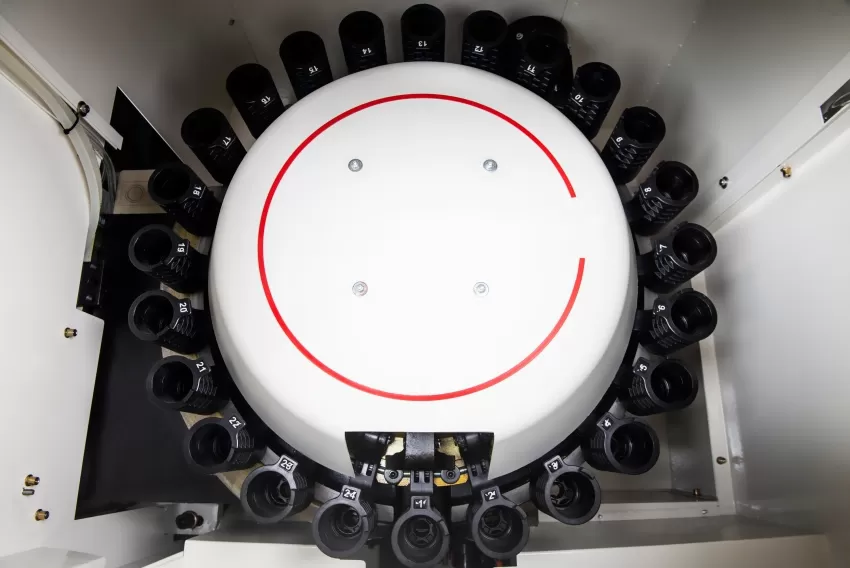

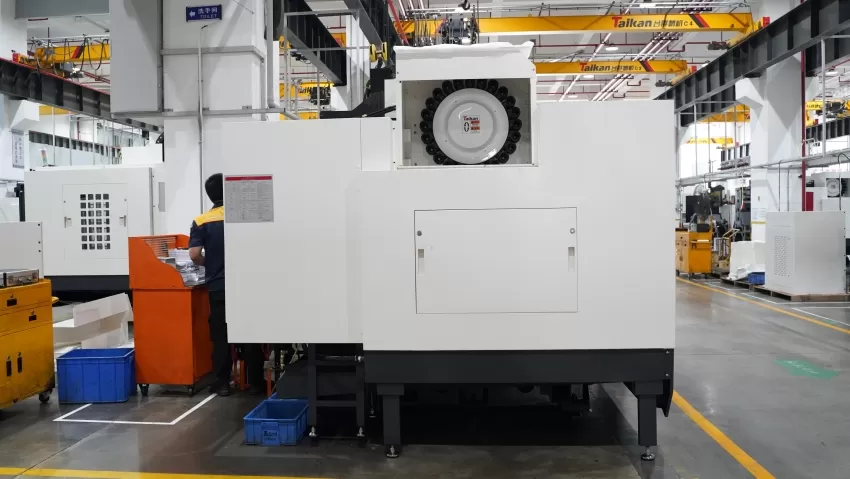

En el campo de la fabricación de precisión, el cambiador automático de herramientas (ATC) tipo brazo de un centro de mecanizado es un componente crítico que determina directamente la eficiencia de mecanizado y la capacidad de operación continua. Cuando ocurre un "bloqueo en el cambio de herramienta" (a menudo denominado "choque en cambio de herramienta" o "brazo ATC atascado"), no solo interrumpe el ciclo de producción, sino que también puede causar daños irreversibles a componentes de precisión como el cono del husillo y la caja de levas del brazo ATC. Este artículo proporciona un análisis sistemático de las causas raíz de los bloqueos del ATC tipo brazo desde una perspectiva electromecánica y de software integrada. También presenta un procedimiento estandarizado de solución de problemas y estrategias de mantenimiento preventivo para ayudar a las empresas a mejorar la Efectividad Global del Equipo.

I. Mecanismo y Análisis de Causa Raíz de Fallas por Bloqueo en el Cambio de Herramienta

Un bloqueo en el cambio de herramienta esencialmente indica un desajuste en la posición espacial, secuencia de movimiento o señales de estado entre el brazo ATC, el husillo y el cargador de herramientas durante el ciclo de cambio. Las causas pueden resumirse en las siguientes cinco categorías:

1. Factores Ambientales Externos e Interrupción de Energía

El sistema CNC depende de señales de control continuas y estables y fuentes de energía durante la ejecución del programa macro de cambio de herramienta. Un corte de energía repentino, una caída de presión del aire comprimido por debajo del valor nominal del equipo (típicamente 0,5–0,7 MPa, según las especificaciones del fabricante) que cause mal funcionamiento del cilindro de desbloqueo, o una pérdida de presión hidráulica, pueden hacer que el brazo ATC se detenga a medio camino durante la fase de agarre o fijación, resultando en un bloqueo mecánico en una posición intermedia.

2. Intervención Inadecuada del Operador

Si el operador presiona el botón de Parada de Emergencia (E-STOP) o RESET mientras un ciclo de cambio de herramienta está en curso, interrumpe los comandos de control de secuencia emitidos por el Controlador de Máquina Programable (PMC). En ese punto, el motor del brazo ATC se detiene, pero componentes como las válvulas solenoides y la posición angular del brazo ATC permanecen en un estado intermedio, impidiendo que el sistema se recupere automáticamente.

3. Interferencia Mecánica y Deformación

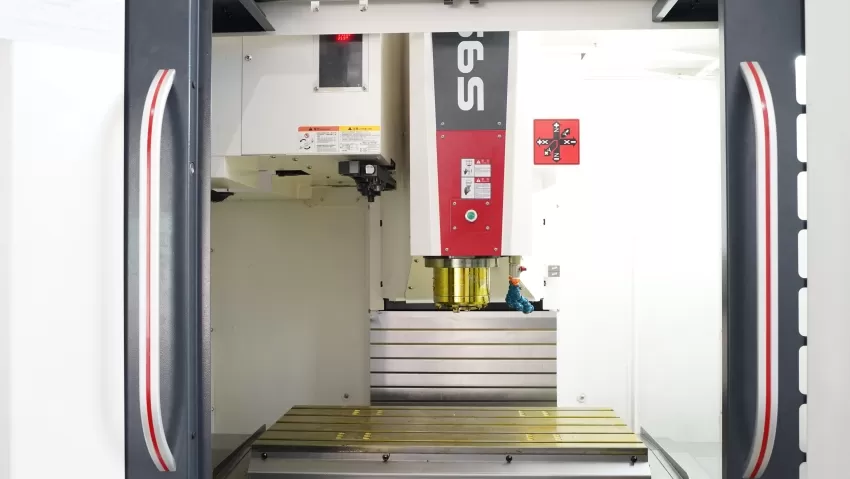

El ajuste de precisión entre la superficie curva del brazo ATC y la ranura en V del portaherramientas es extremadamente alto. Un choque de la máquina durante el mecanizado, o una herramienta que no está completamente asentada en el cargador haciendo que el brazo ATC impacte el portaherramientas durante la rotación, puede provocar deformación del brazo ATC, aflojamiento del mecanismo de varillaje, o daños en los rodamientos de rodillos dentro de la caja de levas. Estos problemas resultan en un atascamiento mecánico.

4. Problemas Eléctricos y Desviaciones en la Configuración de Parámetros

La posición de cambio de herramienta se determina mediante una combinación de interruptores de proximidad (p.ej., posición de inicio del brazo ATC, posición de freno, posición de agarre) y la lógica del PMC o parámetros del servo del ATC. Pueden ocurrir errores si se pierde la posición absoluta debido a baja tensión de la batería, si se altera el desplazamiento de la posición de cambio por errores operativos, o si un sensor (interruptor de proximidad) falla por contaminación de aceite o virutas. En tales casos, el sistema activa una alarma y aborta el ciclo de cambio porque no recibe la señal de posición correcta.

Nota:Los números de parámetro específicos y los métodos de configuración para las posiciones de cambio de herramienta varían según el fabricante del equipo (p.ej., Fanuc, Mitsubishi, Siemens) y el tipo de accionamiento del ATC (hidráulico, servo). El mantenimiento en sitio siempre debe consultar la "Configuración de Posición de Cambio de Herramienta" o la "Lista de Parámetros del ATC" en el manual del equipo.

5. Desgaste Mecánico y Falla por Fatiga

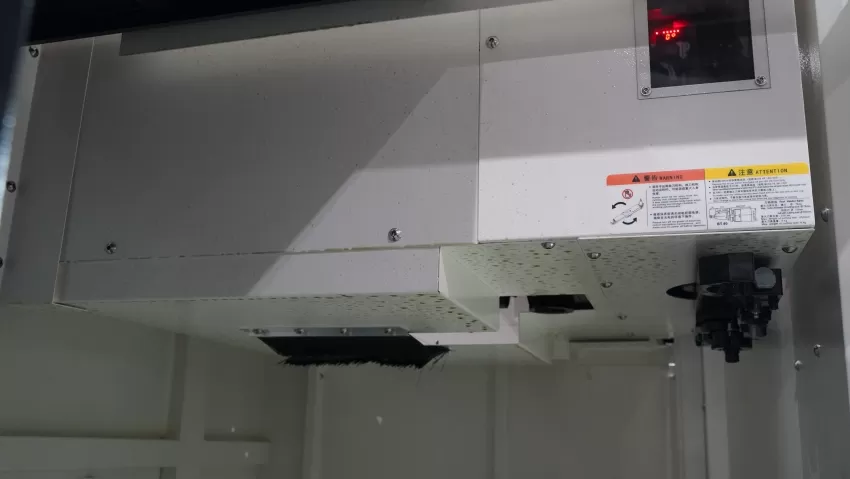

Durante largos períodos de cambios de herramienta de alta frecuencia, componentes como las superficies de levas dentro de la caja de levas del ATC, los pasadores de la cadena del cargador de herramientas y el mecanismo de sujeción de herramienta en el brazo ATC pueden desgastarse. Cuando el desgaste excede los límites de tolerancia, la repetibilidad del movimiento de cambio se degrada, aumentando significativamente la probabilidad de problemas como agarre inadecuado de la herramienta o caída de herramientas, lo que puede conducir a bloqueos.

II. Procedimiento Estandarizado de Solución de Problemas

Cuando ocurre un bloqueo en el cambio de herramienta, siga un procedimiento estandarizado: "Parada de Emergencia y Aislamiento de Energía → Confirmación de Estado → Retorno Manual → Verificación de Señales". Evite cualquier acción forzada o violenta.

1. Parada de Emergencia y Aislamiento de Energía

Presione inmediatamente el botón de Parada de Emergencia para deshabilitar las habilitaciones de los servomotores. Si hay fuentes de energía neumática o hidráulica, cierre las válvulas de corte correspondientes para prevenir movimientosMáquina VMCinesperados durante las operaciones manuales. El sistema ahora se encuentra en un estado seguro y bloqueado.

2. Observación de Fallas y Diagnóstico

Acceda a la pantalla de diagnóstico de señales del PMC y registre el código de alarma actual y los parámetros de diagnóstico (p.ej., señales F o señales G). Preste especial atención a lo siguiente:

• ¿Está el brazo ATC en la posición horizontal (posición de agarre) o en la vertical (posición de inicio)?

• ¿Se ha activado el interruptor de desbloqueo del husillo?

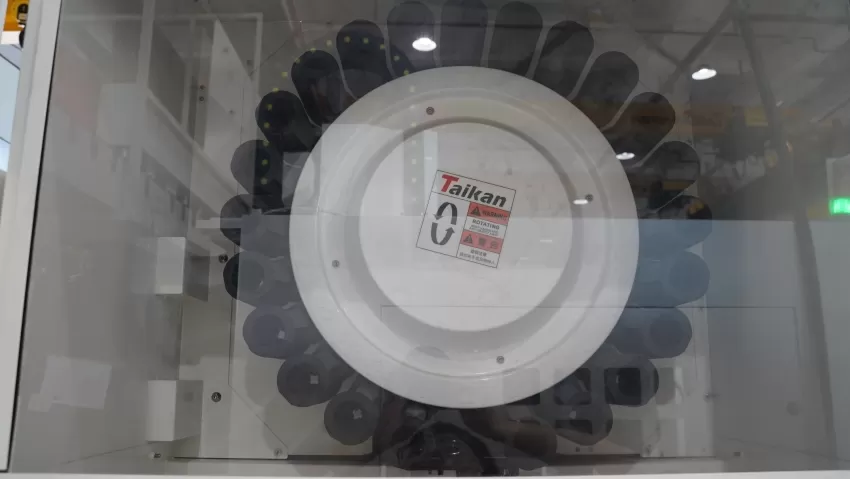

• ¿Está el cargador de herramientas completamente inclinado hacia abajo (en posición de listo)?

Esta información ayuda a determinar si el bloqueo ocurrió durante la fase de "agarre", "fijación" o "retorno a inicio" del ciclo de cambio.

3. Reposicionamiento Manual del Brazo ATC (Método de Restablecimiento Eléctrico)

Para brazos ATC accionados por servomotor, primero intente la función integrada del sistema "Restablecimiento Manual del Brazo ATC" (normalmente activada mediante un interruptor del PMC o código M). Si esta función no está disponible, siga el procedimiento manual:

• Preparación:Acceda al panel de control hidráulico o neumático de la máquina. Use la válvula de sobrecontrol manual (o utilice una llave hexagonal para accionar manualmente el carrete de la válvula solenoide) para forzar el desbloqueo del husillo, asegurando que el brazo ATC no esté retenido por el cono del husillo.

• Operación del Eje del Motor:Localice la transmisión cuadrada (o ranura) en la parte trasera del motor del brazo ATC. Use la llave especializada adecuada para girarlolenta y constantemente. La dirección de giro debe seguir la dirección mecánica de inicio del brazo ATC (típicamente en sentido horario o antihorario; consulte el manual del equipo). Si encuentra un aumento repentino de la resistencia, deténgase inmediatamente e inspeccione la caja de levas en busca de objetos extraños.

• Remoción de la Herramienta:Después de girar manualmente el brazo ATC para que se desenganche del cono del husillo o del cargador, examine la estructura del sujetador del brazo ATC. Para brazos con mecanismo de pinza por resorte, abra con cuidado el clip de resorte del sujetador usando un destornillador plano, o afloje el tornillo de bloqueo del brazo para liberar la fuerza de sujeción sobre el bulón de tracción del portaherramientas. Mientras hace esto, sostenga la herramienta con una mano y retírela con cuidado con la otra para evitar que caiga y dañe la mesa de trabajo o la protección de la máquina.

4. Referenciado (Homing) y Verificación de Precisión

Una vez que el brazo ATC ha sido devuelto manualmente a su posición de inicio (generalmente vertical), libere el botón de Parada de Emergencia. En modo MDI, ejecute los códigos M para devolver el cargador al magazine y para regresar el brazo ATC a su posición de inicio. Confirme que todas las luces indicadoras de estado estén normales. Luego, realice un cambio de herramienta en seco (sin herramienta real en el brazo) para observar la suavidad del movimiento y escuchar si hay ruidos inusuales. Si la posición de cambio parece incorrecta, recalibre la posición de cambio usando la interfaz de parámetros especificada por el fabricante de la máquina herramienta.

Si los pasos anteriores no resuelven el problema, o si observa ruidos anormales severos provenientes de la caja de levas, deformación significativa del brazo ATC, o daño en el cono del husillo, deténgase inmediatamente y contacte al ingeniero de servicio del fabricante del equipo para una reparación profesional.

III. Estrategias Sistemáticas de Prevención y Mantenimiento

Para reducir fundamentalmente la ocurrencia de bloqueos en el cambio de herramienta, se recomienda establecer un sistema de Mantenimiento Predictivo (PdM) basado en monitoreo de datos:

1. Calibración Periódica de Componentes Clave

Calibre la concentricidad entre el brazo ATC y el cono del husillo trimestralmente usando un comparador de carátula. Para magazines de herramientas que usan un sistema de posicionamiento de tres puntos, asegure que la repetibilidad del cargador en la posición de cambio esté dentro de ±0,05 mm. Inspeccione regularmente el circuito de lubricación de la caja de levas para garantizar que la grasa (p.ej., grasa a base de litio) llegue a las superficies de las levas para minimizar la fricción y el desgaste.

2. Gestión de Respaldo de Parámetros y Sistema Eléctrico

Realice copias de seguridad periódicas de los parámetros CNC, programas PMC y macros a través de tarjeta CF o Ethernet. Esto es especialmente crítico para las variables macro relacionadas con el cambio de herramienta (p.ej., series #1000) y los parámetros del servo del ATC para evitar errores de posición causados por pérdida de parámetros.

3. Estándares Operacionales y Monitoreo de Señales

Refuerce la capacitación del operador, enfatizando que los botones de Parada de Emergencia o RESET nunca deben presionarse durante un ciclo de cambio de herramienta, especialmente cuando el brazo ATC está en movimiento. Considere agregar lógica de "prevención de interrupción del ciclo de cambio" al programa de escalera. Utilice las funciones de diagnóstico de formas de onda del sistema CNC para monitorear periódicamente los tiempos de respuesta de señales críticas como desbloqueo del husillo y movimiento del brazo ATC, lo que permite predecir la degradación del rendimiento de las válvulas solenoides o los interruptores de proximidad.

4. Gestión de Limpieza de la Fuente de Energía

Asegure la funcionalidad de la unidad de Filtro-Regulador-Lubricador (F.R.L.) en el sistema de suministro de aire. Mantenga una presión estable dentro del rango nominal (típicamente 0,5–0,7 MPa, siga estrictamente las especificaciones del equipo). Drene regularmente el condensado del tanque receptor de aire. La presión de aire insuficiente es una causa principal de desbloqueo incompleto del husillo, inclinación lenta del cargador, o fallo en la localización del brazo ATC. Esto debe ser un punto clave en las inspecciones diarias.

Conclusión

La estabilidad del cambiador automático de herramientas tipo brazo es un indicador central de la confiabilidad de un centro de mecanizado. Cuando se enfrente a una falla por bloqueo en el cambio de herramienta, emplear métodos de solución de problemas científicos y rigurosos, combinados con calibración regular de precisión y monitoreo de condición, puede reducir eficazmente el Tiempo Medio de Reparación y prolongar la vida útil del equipo. Al establecer estándares operativos robustos y un sistema de mantenimiento integral, los fabricantes pueden mejorar significativamente las capacidades de operación continua de sus líneas de producción automatizadas, proporcionando una base sólida para la fabricación inteligente de alta precisión y alta eficiencia.
