Guía de centros de mecanizado de pórtico: principios de funcionamiento y consejos de selección

En el panorama actual de la fabricación, los centros de mecanizado son el corazón de la producción de precisión. Entre ellos, el centro de mecanizado de pórtico destaca por su capacidad para manejar piezas grandes, pesadas y complejas con una estabilidad y precisión excepcionales. Ya sea que esté explorando opciones para componentes aeroespaciales, equipos energéticos o moldes grandes, comprender qué es un centro de mecanizado de pórtico, cómo funciona y en qué se diferencia de otras soluciones de mecanizado CNC es esencial para realizar la inversión correcta.

¿Qué es un centro de mecanizado de pórtico?

Uncentro de mecanizado de pórticoes un tipo de máquina herramienta CNC que presenta una estructura distintiva similar a un puente, donde una viga horizontal (el pórtico) se extiende sobre la mesa de trabajo y está soportada por dos columnas verticales a cada lado. El husillo, montado en el puente, se desplaza a lo largo de múltiples ejes —normalmente X, Y y Z— para realizar operaciones de fresado, taladrado, corte y conformado en piezas de gran tamaño.

Características estructurales clave

• Diseño de bastidor de puente:El pórtico consiste en una viga transversal soportada por dos columnas, creando un marco rígido que se extiende a ambos lados de la pieza de trabajo.

• Gran envolvente de trabajo:Esta estructura permite una mesa de trabajo estacionaria y recorridos extensos a lo largo de los ejes X e Y, ideal para piezas de gran tamaño o pesadas.

• Capacidades multieje:Los centros de mecanizado de pórtico modernos pueden configurarse para 3 ejes, 4 ejes ocentro de mecanizado de pórtico de 5 ejesconfiguraciones, según los requisitos de complejidad y precisión.

A diferencia de los centros de mecanizado tradicionales que limitan el tamaño de la pieza, los sistemas de pórtico sobresalen donde la escala y la rigidez son críticas.

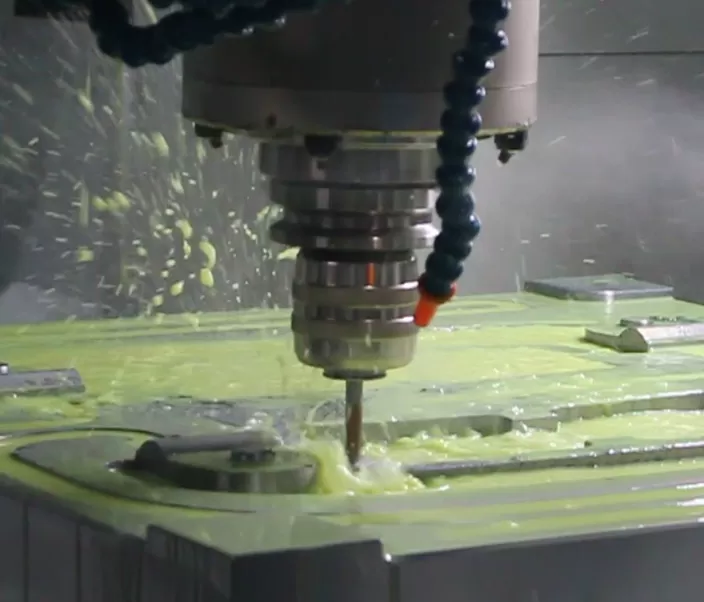

Principio de funcionamiento del centro de mecanizado de pórtico

En esencia, un centro de mecanizado de pórtico combina un control de movimiento de precisión con una estructura mecánica rígida:

1. Preparación de la pieza: La pieza se fija de forma segura en una mesa grande que permanece estacionaria durante el mecanizado.

2. Movimiento del puente: El pórtico se mueve a lo largo del eje X sobre la pieza, guiado por sistemas lineales de precisión.

3. Movimiento del husillo: El cabezal del husillo se desplaza a través del pórtico y se ajusta verticalmente para mecanizar la pieza en las direcciones Y y Z.

4. Coordinación CNC: El sistema de control CNC sincroniza todos los movimientos de los ejes con la rotación de la herramienta y la velocidad de avance para ejecutar trayectorias de corte complejas, generalmente generadas mediante programación CAD/CAM.

Centro de mecanizado de pórtico frente a otros centros de mecanizado CNC

Seleccionar la plataforma CNC adecuada se reduce a las diferencias estructurales, los requisitos de producción y las necesidades de aplicación. Así es comocentro de mecanizado tipo pórticose comparan las soluciones con las opciones más convencionales:

Pórtico frente a centros de mecanizado verticales (VMC)

• Escala:Los VMC son ideales para piezas pequeñas y medianas; los centros de pórtico manejan piezas muy grandes que las mesas o bastidores de los VMC no pueden acomodar.

• Estructura:Los VMC utilizan un bastidor en C fijo con el husillo moviéndose verticalmente sobre una mesa; los centros de pórtico utilizan un puente que se extiende sobre la pieza de trabajo.

• Rigidez:Las máquinas de pórtico distribuyen las cargas a través de un marco más amplio, ofreciendo mejor resistencia a la vibración y la deflexión en el mecanizado pesado.

Pórtico frente a centros de mecanizado horizontales (HMC)

• Manipulación de piezas:Los HMC destacan en la evacuación de virutas y el manejo eficiente de piezas de tamaño medio, pero sus mesas y husillos están limitados en recorrido en comparación con la amplia envolvente de trabajo de los sistemas de pórtico.

• Alcance de corte:Los sistemas de pórtico permiten una mesa fija y un amplio rango de recorrido, lo que los hace más adecuados para componentes de gran tamaño.

Pórtico frente a centros de mecanizado de doble columna

Si bien ambos soportan cargas pesadas y mesas anchas, los centros de pórtico a menudo cuentan con un puente móvil sobre una mesa fija, mientras que los sistemas de doble columna pueden depender de una mesa móvil dentro de un bastidor de soporte fijo. Cada formato tiene ventajas en rigidez y eficiencia de espacio, pero los diseños de pórtico suelen ofrecer rangos de recorrido más amplios para piezas de trabajo ultragrandes.

¿Cómo elegir el centro de mecanizado de pórtico adecuado?

Seleccionar el centro de mecanizado de pórtico ideal implica evaluar sus necesidades de producción frente a las capacidades técnicas:

1. Tamaño y peso de la pieza

Identifique las dimensiones y el peso máximos de las piezas que planea procesar. La capacidad de recorrido de la máquina y la clasificación de carga de la mesa deben superar cómodamente estos requisitos.

2. Configuración de ejes

Decida si el mecanizado estándar de 3 ejes es suficiente o si los contornos complejos y las operaciones en múltiples superficies se benefician de configuraciones de 4 o 5 ejes.

3. Control CNC y software

Los sistemas CNC avanzados con integración CAD/CAM agilizan la programación y optimizan las trayectorias de herramienta para una mayor eficiencia.

4. Rigidez y precisión

Busque componentes estructurales robustos y sistemas de guía de precisión que mantengan la exactitud bajo cargas de corte pesadas y ciclos de mecanizado largos.

5. Aplicaciones industriales

Haga coincidir las características de la máquina con las necesidades de su industria: ya sea tolerancias aeroespaciales, moldes automotrices, piezas del sector energético o componentes de maquinaria pesada.

Conclusión: Reinvente el mecanizado de piezas grandes con las soluciones de pórtico Taikan

Un centro de mecanizado de pórtico combina una rigidez bruta, amplias envolventes de trabajo y precisión CNC para redefinir lo que es posible en el mecanizado de componentes grandes y pesados. Ya sea que esté actualizando líneas de producción existentes o ingresando a mercados de alta precisión como el aeroespacial, energético o de fabricación de maquinaria pesada, un sistema de pórtico cuidadosamente seleccionado ofrece un rendimiento y una fiabilidad inigualables.

Si sus operaciones requieren mecanizar piezas de gran tamaño, pesadas o complejas con alta repetibilidad y productividad, los Centros de Mecanizado de Pórtico de Taikan están diseñados para afrontar esos desafíos. Contáctenos ahora para discutir su aplicación y encontrar la mejor solución para su taller.
