¿Cuál es la diferencia entre centros de mecanizado horizontales y verticales?

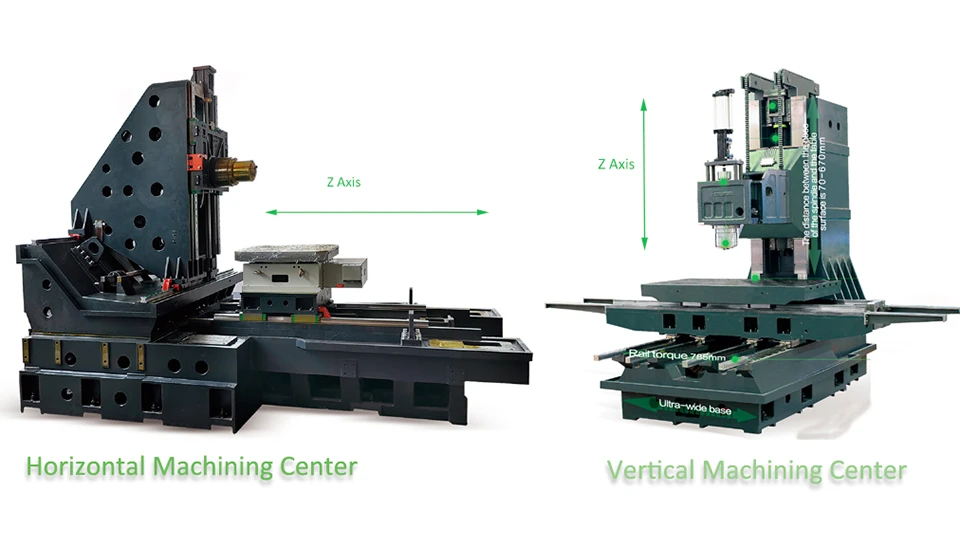

En el competitivo panorama de la fabricación moderna, seleccionar el equipo CNC adecuado es la piedra angular de la rentabilidad y la precisión. Para los propietarios de talleres mecánicos y los gerentes de producción, el debate a menudo se reduce a una decisión crítica: Centro de Mecanizado Vertical (VMC, por sus siglas en inglés) versus Centro de Mecanizado Horizontal (HMC).

Si bien ambas plataformas utilizan herramientas de corte rotativas para eliminar material de una pieza, sus diseños estructurales dictan capacidades claramente diferentes. Comprender las diferencias sutiles entre las tecnologías VMC y HMC es esencial para optimizar los tiempos de ciclo, maximizar el retorno de la inversión (ROI) y escalar sus soluciones de fabricación.

A continuación, presentamos una comparación profesional en profundidad de los centros de mecanizado CNC verticales y horizontales para ayudarle a tomar una decisión de inversión informada.

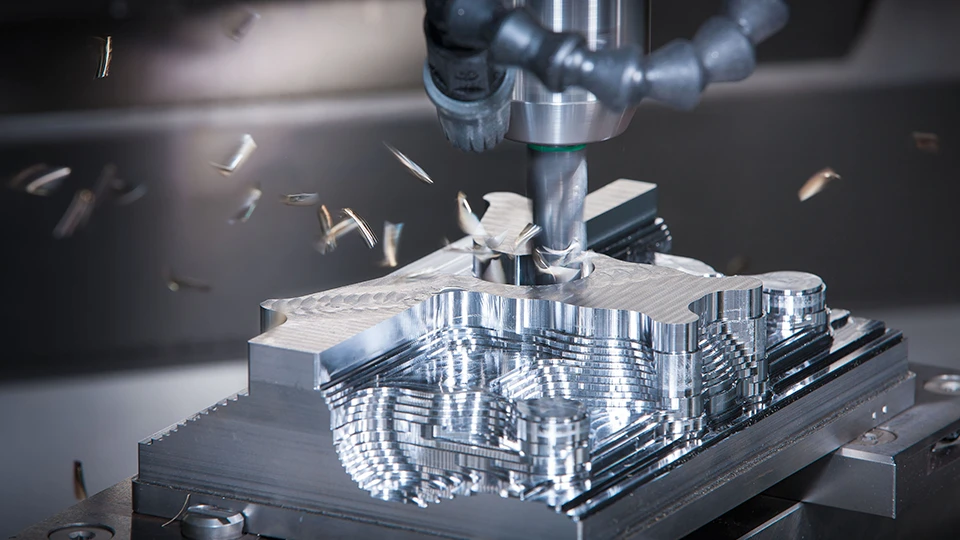

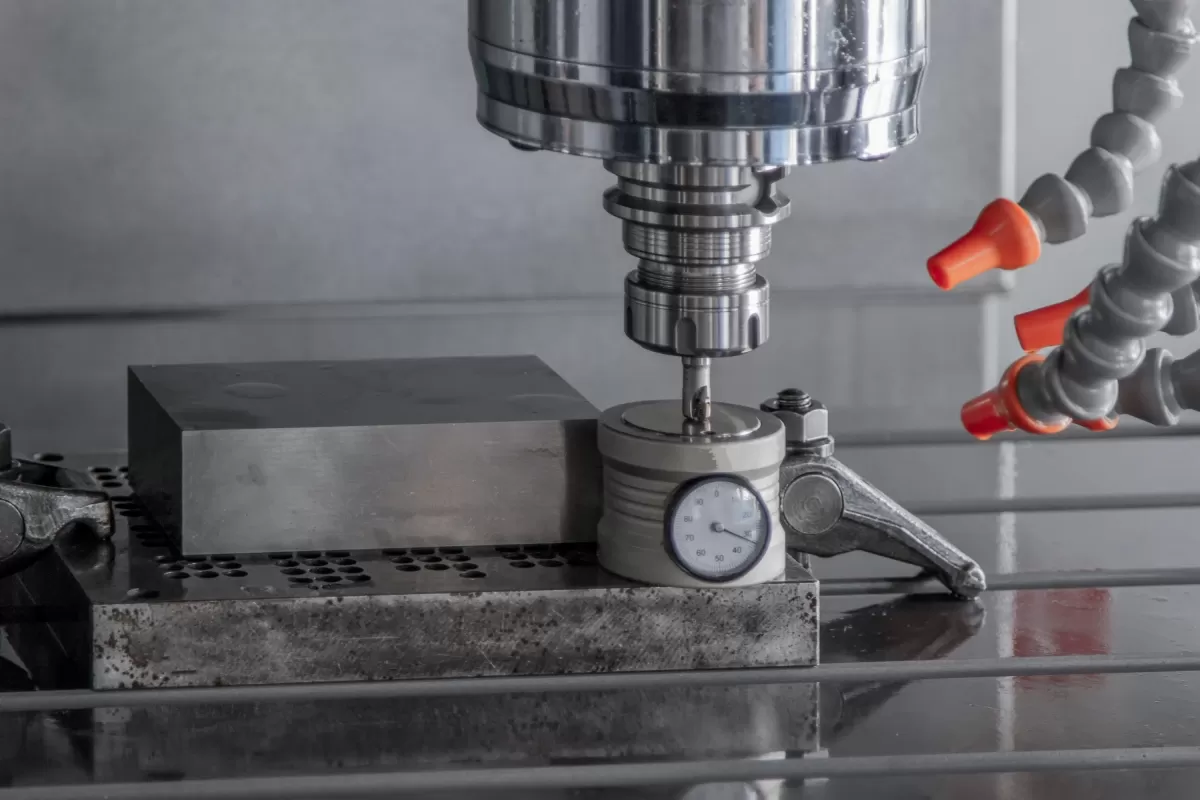

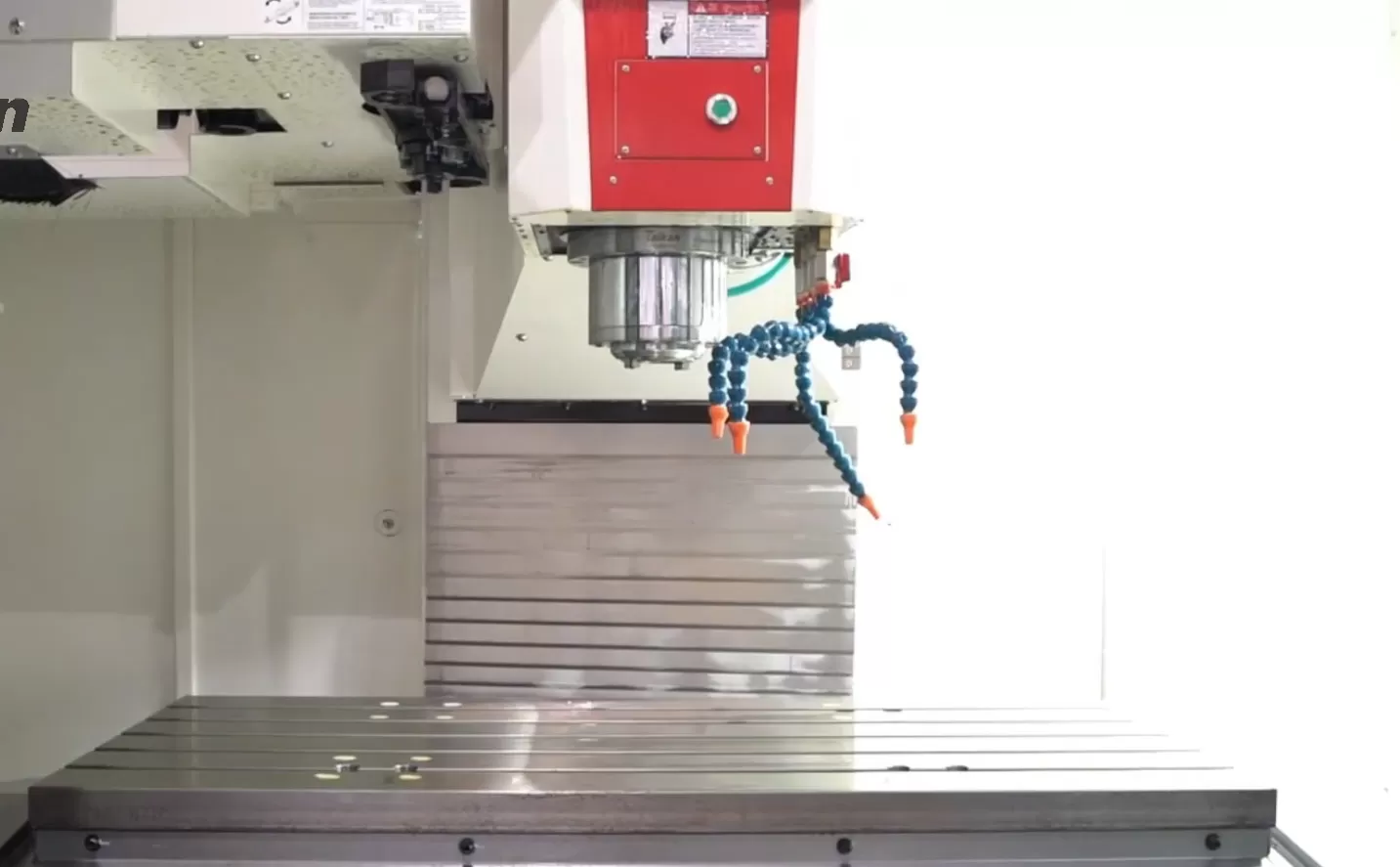

¿Qué es un Centro de Mecanizado Vertical (VMC)?

UnCentro de Mecanizado Vertical(VMC) presenta un eje del husillo orientado verticalmente. La herramienta de corte desciende desde arriba para fresar la superficie superior de la pieza, que normalmente está montada en una mesa de trabajo estándar.

Ideal para: piezas planas, trabajos en placa, cavidades de moldes y operaciones de mecanizado de una sola cara.

Principales ventajas del VMC

• Facilidad de configuración y operación: Dado que el husillo se encuentra sobre la mesa, los operadores tienen una vista clara y sin obstrucciones de la acción de corte. Esto hace que los VMC sean muy intuitivos para la configuración, la resolución de problemas y el diseño de fijaciones personalizadas.

• Menor inversión inicial: Los VMC son estructuralmente menos complejos que sus homólogos horizontales, lo que resulta en un desembolso de capital inicial significativamente menor.

• Huella compacta: Por lo general, las máquinas CNC verticales ocupan menos espacio en el suelo, lo que las hace ideales para talleres con superficie limitada.

• Versatilidad en series cortas: Excelentes para producción de alta mezcla y bajo volumen y creación rápida de prototipos.

Limitaciones del VMC

• Evacuación deficiente de virutas: La gravedad actúa en contra del VMC. Las virutas tienden a acumularse en cavidades profundas, lo que puede provocar recorte, desgaste acelerado de la herramienta y acabados superficiales deficientes si no se gestiona con refrigerante a alta presión.

• Mecanizado multizona limitado: Mecanizar varias caras de una pieza normalmente requiere reposicionamiento manual (voltear la pieza), lo que aumenta el riesgo de acumulación de tolerancias y añade tiempo no productivo.

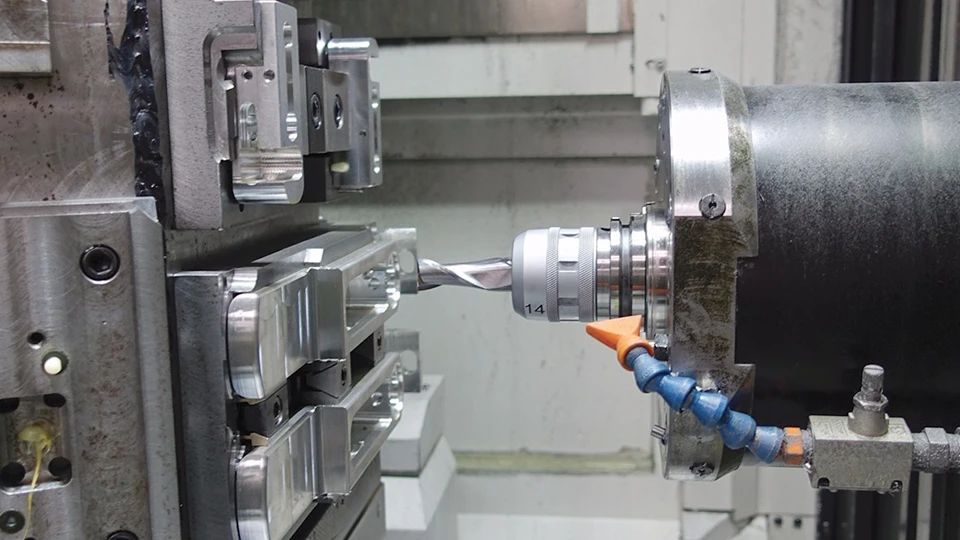

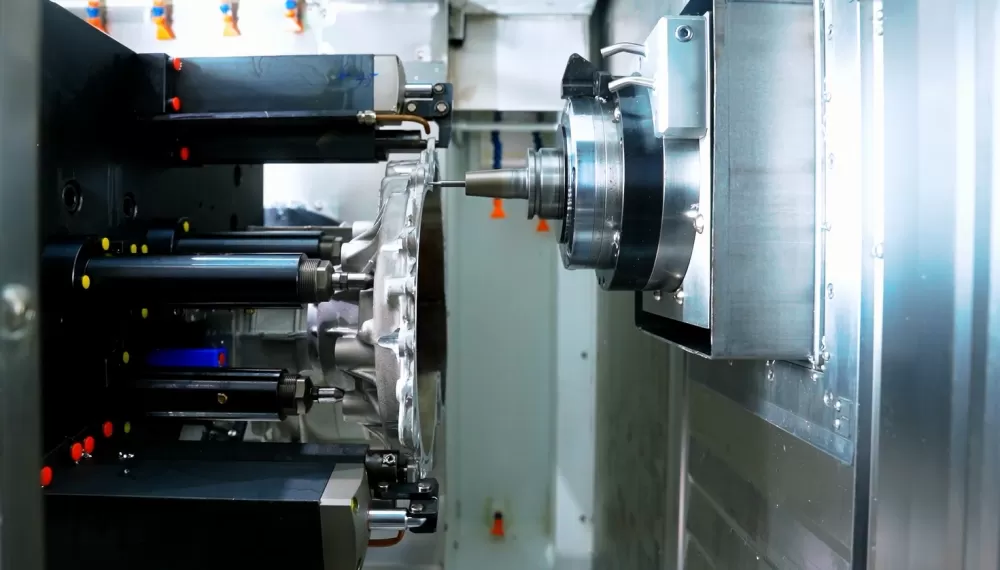

¿Qué es un Centro de Mecanizado Horizontal (HMC)?

UnCentro de Mecanizado Horizontal(HMC) utiliza un eje del husillo orientado horizontalmente, paralelo al suelo. Los HMC están construidos para producción pesada y de alto volumen, e incorporan típicamente un cambiador automático de pallets (APC) integrado y una mesa giratoria (eje B).

Ideal para: piezas complejas con forma de caja, remoción de material pesado y producción continua de alto volumen.

Principales ventajas del HMC

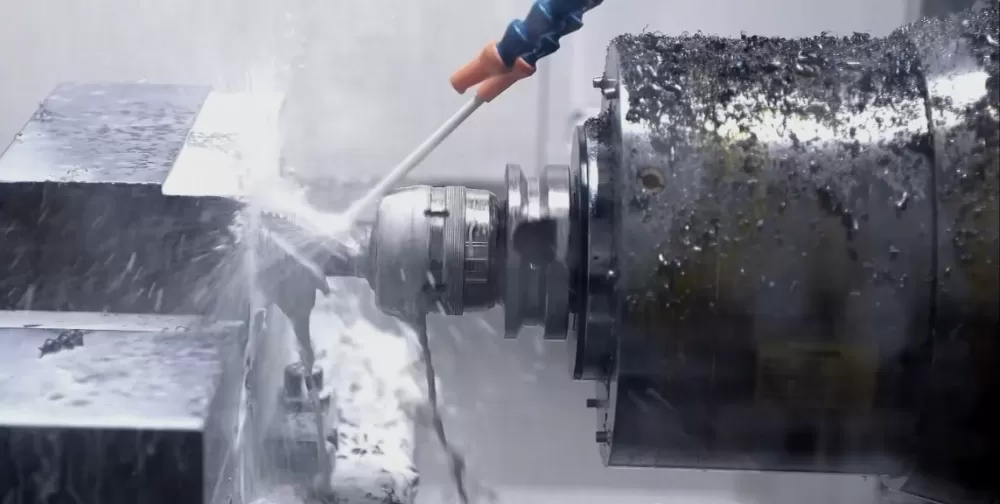

• Evacuación superior de virutas: La gravedad es la mayor aliada del HMC. A medida que el husillo horizontal corta, las virutas caen naturalmente lejos de la pieza, lo que prolonga la vida útil de la herramienta y garantiza un acabado superficial impecable.

• Eficiencia en alto volumen (Fijación en forma de lápida): La integración de dispositivos de fijación tipo lápida permite montar varias piezas en varias caras simultáneamente. Combinado con una mesa giratoria de 4º eje, el husillo puede acceder a tres o cuatro lados de una pieza en una sola configuración.

• Mecanizado ininterrumpido: Gracias al cambiador automático de pallets (APC) estándar, un operador puede cargar, descargar o inspeccionar piezas en un pallet mientras la máquina continúa cortando en el otro. Esto reduce drásticamente el tiempo de inactividad del husillo.

• Mayor rigidez: Los HMC están diseñados con una base de hierro fundido más pesada para absorber vibraciones severas, lo que permite cortes más pesados, velocidades de avance más rápidas y una precisión superior en aleaciones duras.

Limitaciones del HMC

• Alta inversión de capital: Un HMC suele costar de 2 a 3 veces más que un VMC de envolvente de trabajo comparable.

• Programación y configuración complejas: Operar un HMC, especialmente con dispositivos de fijación tipo lápida para múltiples piezas y cambiadores de pallets, requiere habilidades avanzadas de programación CAM y soluciones de sujeción especializadas.

• Mayor huella: Los HMC requieren significativamente más espacio en el suelo debido a los cambiadores de pallets y los recintos de la máquina más voluminosos.

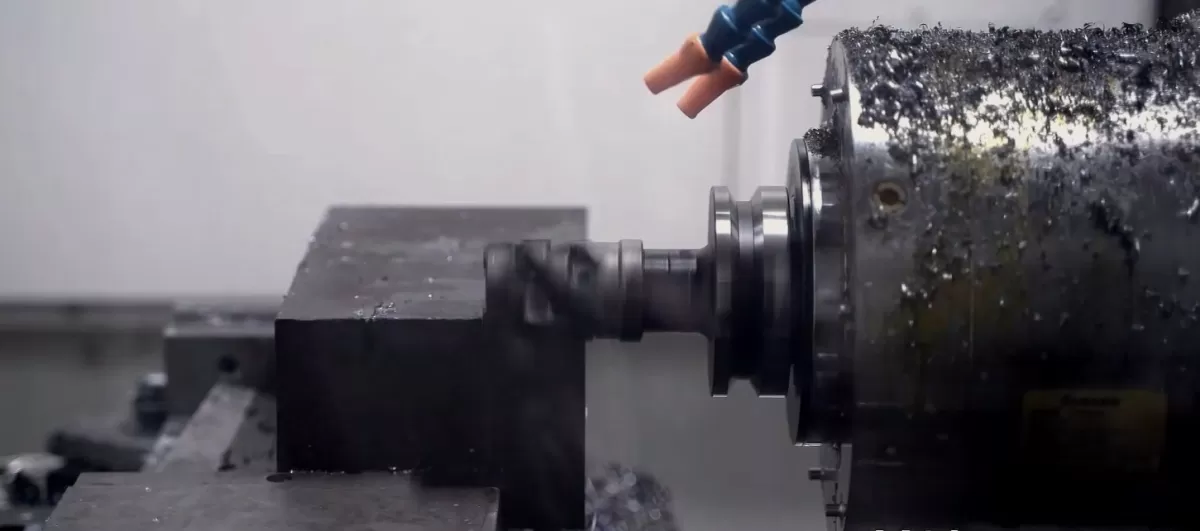

VMC vs. HMC: la comparación fundamental

Para ayudarle a agilizar su decisión de compra, aquí tiene una comparación directa de los parámetros de fabricación más críticos:

Cómo elegir la máquina CNC adecuada

Elegir entre un VMC y un HMC se reduce en última instancia a las aplicaciones específicas de su taller y su modelo de negocio.

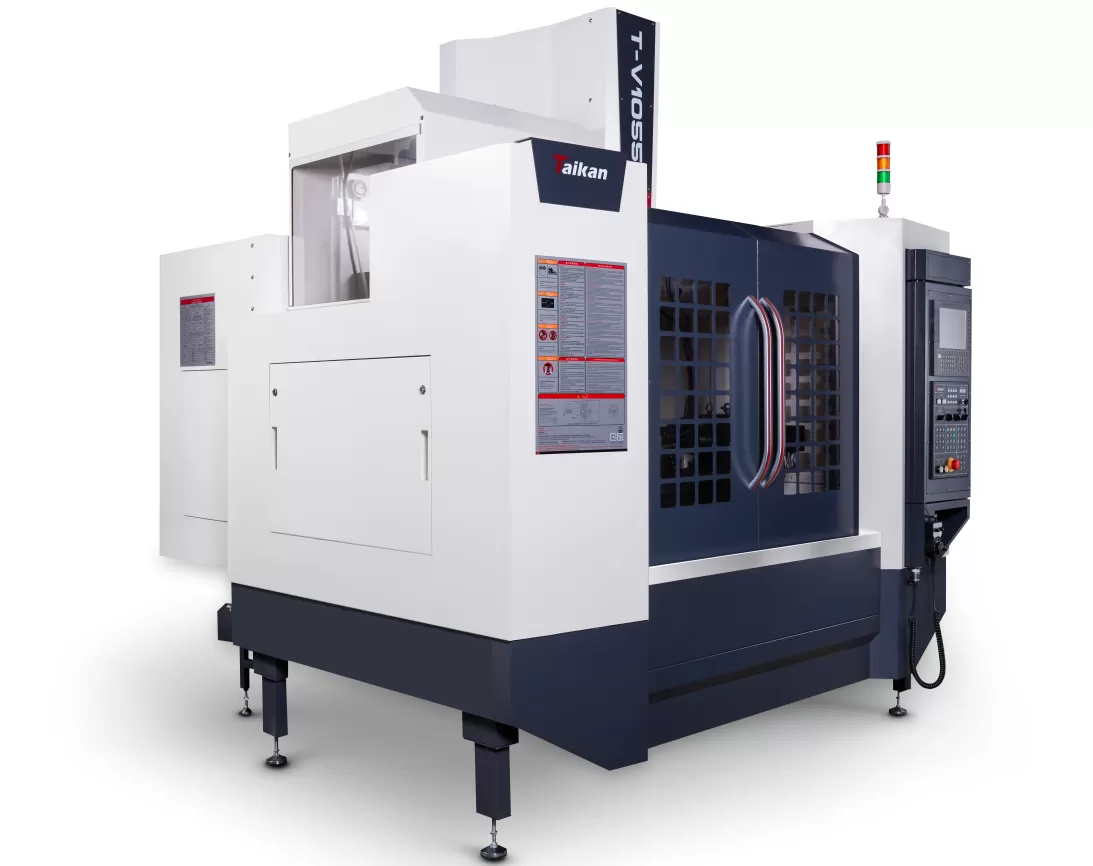

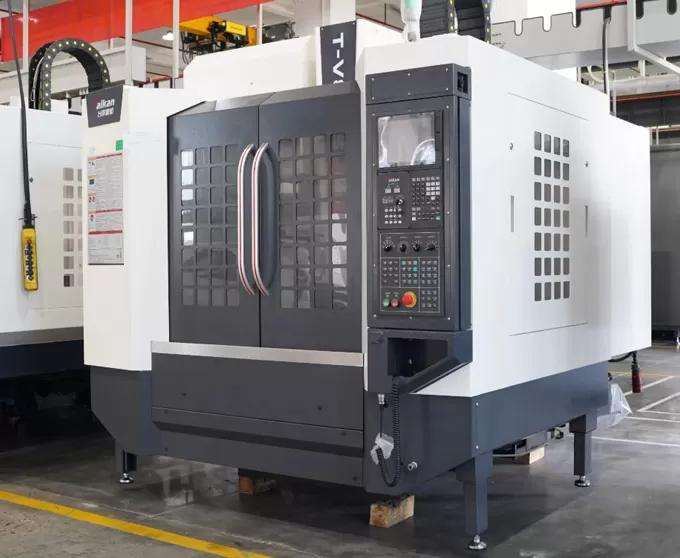

Invierta en unTaikan vertical machining centersi:

• Usted es un taller de trabajos que maneja prototipos de una sola pieza o tiradas pequeñas.

• Sus piezas de trabajo principales son placas planas, moldes, matrices o grandes paneles aeroespaciales de una sola cara.

• Tiene limitaciones presupuestarias y necesita un rápido retorno de la inversión (ROI).

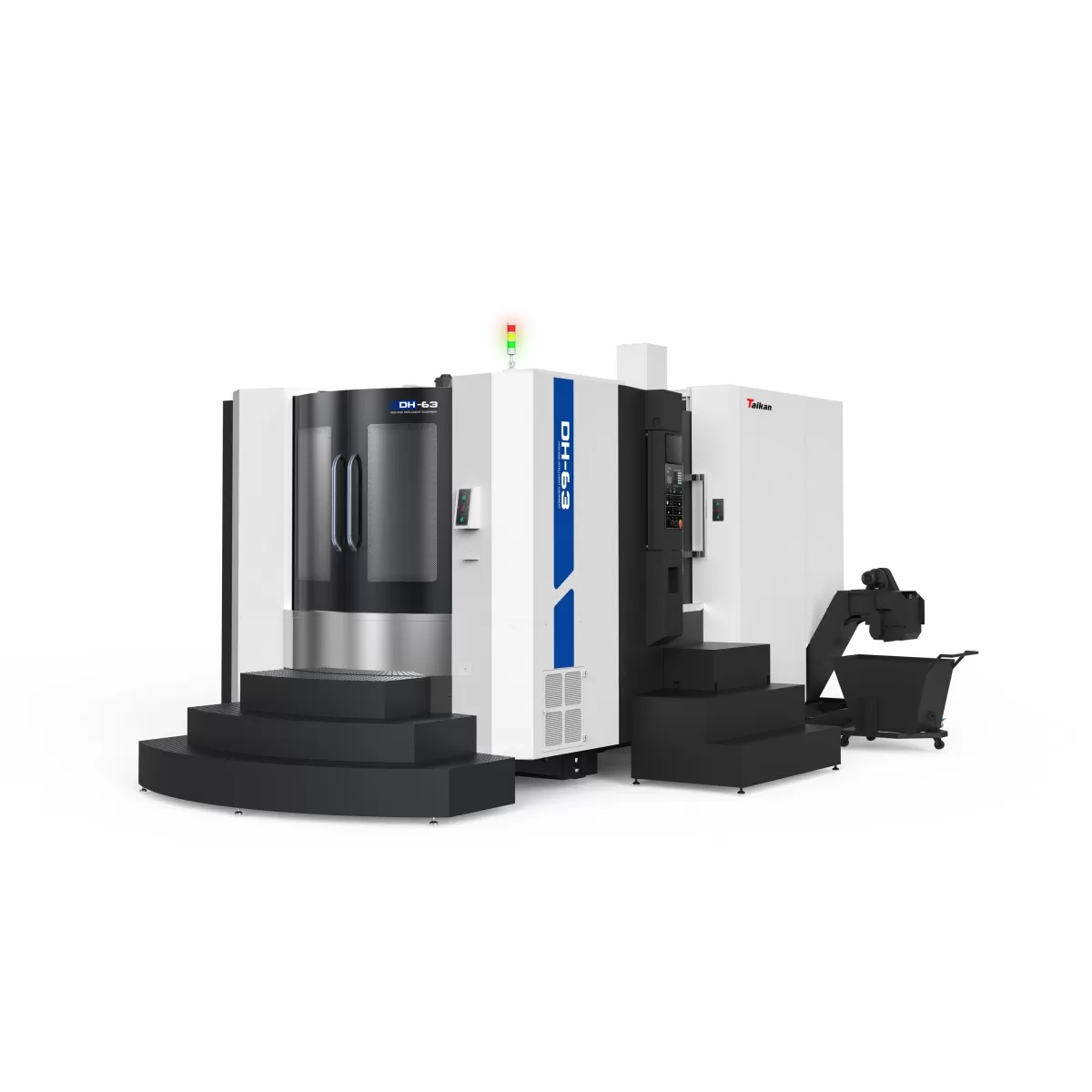

Invierta en unhigh precision cnc horizontal machiningsi:

• Fabrica piezas complejas de múltiples caras (como bloques de motor, carcasas de bombas o carcasas de cajas de cambios).

• Su operación exige fabricación de alto volumen y sin supervisión ("luces apagadas").

• Desea reducir los tiempos de configuración y minimizar el costo de mano de obra por pieza mediante la paletización.

Conclusión

En el debate VMC vs. HMC, no hay una respuesta única para todos. Los centros de mecanizado vertical ofrecen versatilidad y valor inigualables para trabajos de bajo volumen y de una sola cara. En cambio, los centros de mecanizado horizontal son potencias industriales, diseñados para reducir drásticamente los tiempos de ciclo y dominar la producción de alto volumen mediante un control superior de virutas y accesibilidad multizona. Al alinear la elección de su máquina con su estrategia de producción, establecerá una base sólida para la excelencia en la fabricación a largo plazo.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
