Produktens egenskaper

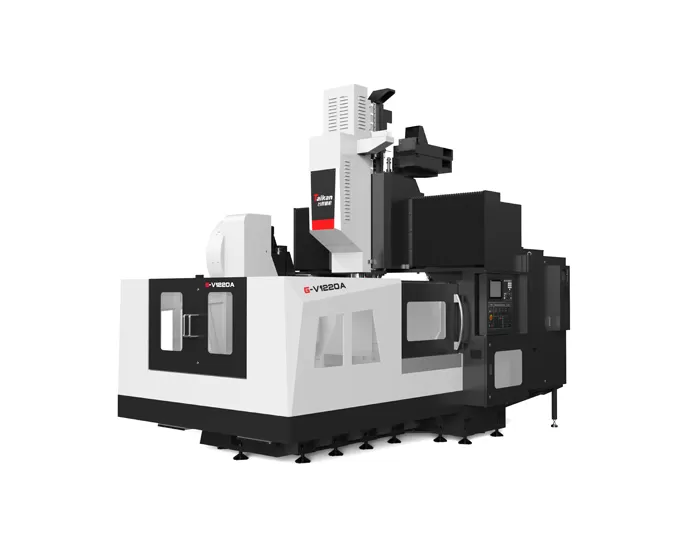

G-V1220C fleroperationsmaskin med dubbla kolonner är en stor och medelstor verktygsmaskin. Arbetsstycket kan automatiskt och kontinuerligt slutföra fräsning, borrning, borrning, utvidgning, brotschning, försänkning, gängning och andra processer efter en fastspänning. Verktygsmaskinen är lämplig för stor bearbetning av olika typer av små och medelstora partier av komplexa delar som medelstora lådor, plattor, skivor, ventiler och skal.
Hela maskinstrukturen är en dubbelpelarstruktur, med integrerade pelare och balkar utformade för att förbättra pelarnas övergripande styvhet. De grundläggande stora delarna är gjorda av högkvalitativ hartssandgjutning och höghållfasta gjutjärnsmaterial för att säkerställa hög styvhet och stabil noggrannhet hos verktygsmaskinen. Huvudgjutgodset har genomgått finita elementanalys och ribborna är rimligt arrangerade för att fullt ut uppfylla behoven vid skärning med högt vridmoment i verktygsmaskiner.
Den är utrustad med en högfrekvent elektrisk spindel med en maximal spindelhastighet på 15 000 r/min. Spindeln är utrustad med en koaxial ringkodare, som synkront kan återkoppla spindelns momentana hastighet och rotationsvinkel. Den har en styv gängfunktion och bra höghastighetsprestanda.
Den främre änden av spindeln antar en labyrintdesign, och spindeln har en luftridåskyddsfunktion för att förhindra att skärvätska kommer in i spindellagret.
Spindeln har en central luftblåsningsfunktion och är utrustad med en automatisk kylanordning för cirkulationsvatten för att minska temperaturökningen och den termiska deformationen av spindeln och bibehålla hög bearbetningsnoggrannhet.
Huvudspindelboxens rörelse (Z-axeln) är utrustad med en kvävebalansanordning. Även när du rör dig i hög hastighet kommer motvikten inte att skaka; det exakta förhållandet mellan motvikten och huvudspindelboxens vikt kan erhålla de bästa bearbetningsegenskaperna, och Z-axelns drivmotor har goda belastningsegenskaper.
Den treaxliga matningen antar en direktanslutningsmetod mellan motorn och kulskruven med hög precision. Kulskruven med stor diameter är försträckt och installerad för att ytterligare förbättra transmissionens styvhet och positioneringsnoggrannhet.
X/Y/Z-axelstyrningarna använder respektive rullstyrningar, som har hög styvhet, låg friktion, lågt ljud, stark stöttålighet och kan bära större skärkrafter.
Verktygsmaskinens styrskenor och kulskruvar använder ett tidsinställt och kvantitativt smörjsystem, som kan justera oljetillförselcykeln och mängden för varje smörjpunkt, och realisera helautomatisk centraliserad smörjning genom elektrisk systemstyrning.
Spånborttagningen av verktygsmaskinen använder dubbelskruvtransportör, som är automatisk, användarvänlig och högeffektiv. Den är också utrustad med en främre spåntransportör med kedjeplatta, vilket avsevärt minskar den manuella rengöringstiden.
Vattentanken för verktygsmaskiner använder ett flerskiktsfiltreringssystem för att ge bra skärvätska för bearbetning av arbetsstycken.
Verktygsmaskinen är utrustad med ett högpresterande FANUC 0i-MF PULS (5) CNC-system, som säkerställer stabiliteten i verktygsmaskinens styrning och även säkerställer de CNC-bearbetningsfunktioner och hjälpfunktioner som krävs av användarna.
Produktens parametrar
Sak | Enhet | G-V1220C | Anmärkning | ||
Bearbetningsområde | X-axeln | mm | 2150 | ||
Y-axeln | mm | 1500(+25 Verktygsbyte slag) | |||
Z-axeln | mm | 800 | |||
Dörrens bredd | mm | 1560 | |||
Avstånd från spindeländytan till arbetsbordet | mm | 70~870 | |||
Avstånd från spindelcentrum till pelarstyrningens yta | mm | 474 | |||
Arbetsbord | Storlek | mm | 2000*1250 | ||
Max belastning | kg | 4000 | |||
T-format spår (antal fack - spårbredd * avstånd) | mm | 7-22*160 | |||
Spindel | Motoreffekt (nominell/kort tid) | kW | 15/22 | ||
Spindelns vridmoment (nominell/kort tid) | N▪m | 45,7/73,6 Nm | |||
Spindelns hastighet | varv/min | 50~15000 | |||
Avsmalnande spindel | BBT40 | ||||
Dragtapp | P40T-I(MAS403) | ||||
Hastighet | Område för skärmatningshastighet | mm/min | 1-10000 | ||
X-, Y-, Z-axel snabb rörelsehastighet | m/min | 16/16/12 | |||
Precision | Noggrannhet vid positionering(X/Y/Z) | mm | 0.015/0.012/0.012 | ||
Noggrannhet vid upprepad positionering(X/Y/Z) | mm | 0.008/0.008/0.008 | |||
Verktygsmagasin (tillval) | Kapacitet för verktygsmagasin | T | 24 | ||
Maximal verktygsvikt | kg | 8 | |||
Verktygets längd | mm | 250 | |||
Maximal diameter (fullt verktyg/intilliggande tomt verktyg) | mm | Φ80/Φ150 | |||
Annan | Motvikt på Z-axeln | Kväve balans | |||
CNC-system | FANUC 0i-MF PULS | ||||
Luft | Rinna | L/min | 280(ANR-fel) | ||
Lufttryck | Mpa | 0.5~0.8 | |||
Total effektkapacitet | KVA | 40 | |||
Kylboxens volym | L | 400 | |||
Mått för verktygsmaskinens utseende | mm | 5100*4900*4550 | Motsvarar X*Y*Z-axeln |
