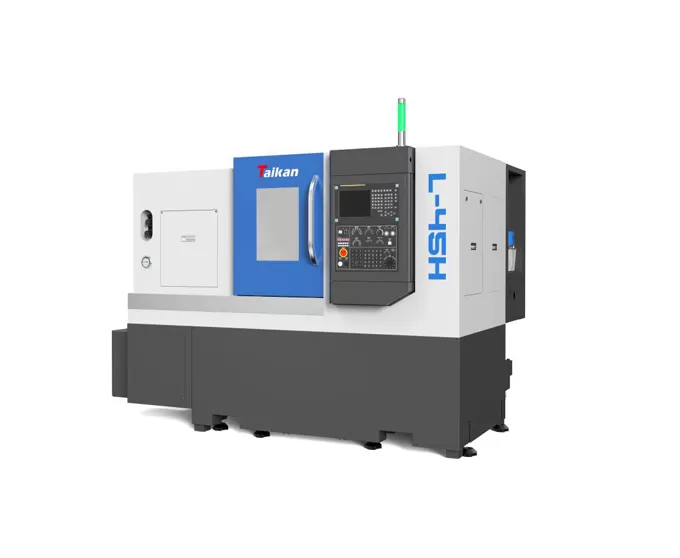

Torno horizontal CNC L-45H de alta precisión

Potente tecnología, múltiples funciones

Una sujeción puede completar varios procesos para satisfacer las necesidades de fabricación personalizadas del mercado



Contacto

Característica de L-45H torno horizontal CNC de alta precisión

En general

  • La cama inclinada total de 30 ° tiene las ventajas de estructura compacta, alta rigidez, eliminación suave de virutas y Operación conveniente;

  • La máquina herramienta está completamente cerrada para protección, eliminación automática de virutas, lubricación automática y refrigeración automática.


Husillo

  • El rango de velocidad del husillo es 0-2800r/min.

  • El soporte frontal del husillo adopta rodamientos de rodillos cilíndricos de doble fila y rodamientos de bolas de contacto angular de alta precisión de dos enlaces, y el soporte trasero adopta rodamientos de rodillos cilíndricos de doble fila para cumplir con los requisitos de rodamiento de fuerza de corte axial y radial.


Carril guía

Adopte el diseño de guía rodante y el tornillo de bola silencioso de alta velocidad, que tiene las ventajas de alta velocidad, baja generación de calor y alta precisión de posicionamiento;


Herramienta

Esta máquina herramienta adopta la torreta de la herramienta servo, que tiene velocidad de cambio rápida de la herramienta y alta confiabilidad.


En general Husillo Carril guía Herramienta

Aplicación de L-45H Torno horizontal CNC de alta precisión

Tornos horizontales

Pieza DE TRABAJO Ejemplo 1

Torno CNC horizontal

Pieza DE TRABAJO Ejemplo 2

Torno CNC horizontal en venta

Pieza DE TRABAJO Ejemplo 3

Torno horizontal en venta

Pieza DE TRABAJO Ejemplo 4

Especificaciones de L-45H torno horizontal CNC de alta precisión

Nombre

Unidad

L-45H

Palabras

Rango de mecanizado

Diámetro máx. de oscilación en la cama

Mm

600


Diámetro máx. de mecanizado (eje/disco)

Mm

Φ 380/450


Longitud máx. de mecanizado

Mm

450


Diámetro máx. de la barra

Mm

LV 75


Viajes

Viaje del eje X

Mm

240


Potencia del motor del eje X/par de pérdida

Kw/Nm

1,8/11


Eje Z de viaje

Mm

500


Potencia del motor del eje Z/par de pérdida

Kw/Nm

1,8/11


Husillo

Potencia de salida (S1/S6)

KW

15/18 5


Forma de extremo de husillo


A2-8


Velocidad del husillo

R/min

0-2800


Husillo a través del diámetro del agujero

Mm

87


Chuck

Chuck hidráulico de tres mordazas

Pulgadas

10

Hueco

Tasa de sastre

Diámetro de la manga de tailstock/viaje

Mm

L' 70/100

Opcional

Manga de taladro cónico de taladro trasero

Morse

Morse 4 #

Top en vivo

Velocidad

Velocidad de desplazamiento rápido (eje X)

M/min

30


Velocidad de desplazamiento rápido (eje Z)

M/min

30


Velocidad de alimentación de corte

Mm/min

1 ~ 8000


Portaherramientas

Capacidad de la herramienta

T

12


Tiempo de indexación de la herramienta

Segundos/BIT

0,5


Tamaño del cuerpo de la herramienta

Mm

25'25


Diámetro máx. de la herramienta de perforación

Mm

40


Exactitud

Precisión de posicionamiento (eje X)

Mm

0.008


Precisión de posicionamiento (eje Z)

Mm

0,01


Repetibilidad (eje X)

Mm

0.004


Repetibilidad (eje Z)

Mm

0.004


Otros

Capacidad del equipo

KVA

16


Capacidad del tanque de refrigerante

L

150


Tamaño de la máquina

Mm

2600*1790*1750

Tanque de refrigerante de eliminación manual de viruta

Peso (aprox.)

KG

3600



La información de esta página es solo de referencia. Las especificaciones y los detalles pueden cambiar debido a las actualizaciones o mejoras del producto. Para obtener más información, póngase en contacto con nosotros.
