Características del producto

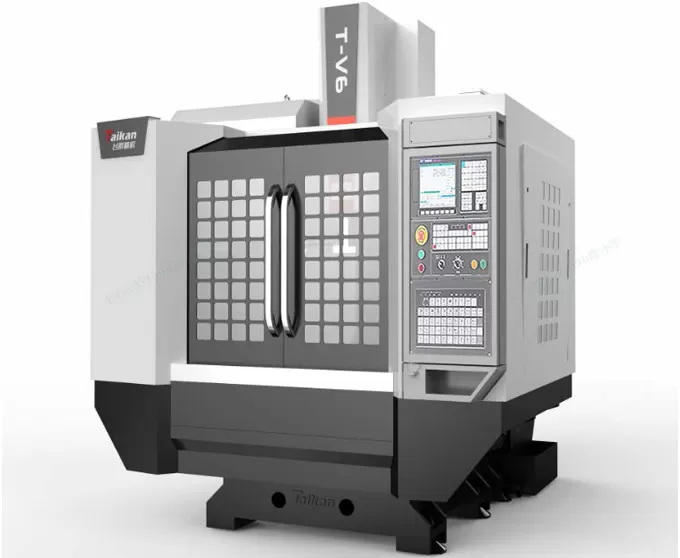

El centro de mecanizado vertical de guía lineal T-V6 es una máquina herramienta de pequeño tamaño. Después de una sujeción, la pieza de trabajo puede completar de forma automática y continua el fresado, el taladrado, el mandrinado, la expansión, el escariado, el avellanado, el roscado y otros procesos. La máquina herramienta es adecuada para el mecanizado de lotes pequeños y medianos de múltiples variedades de piezas complejas, como cajas pequeñas, placas, discos, válvulas, carcasas, moldes, etc. Equipada con rieles lineales de alta precisión y tornillos de avance, la máquina herramienta tiene una mejor capacidad de respuesta dinámica, lo que permite un corte a alta velocidad, sin fluencia a baja velocidad. Es ampliamente utilizado en la fabricación de piezas de precisión para industrias como productos 5G, hardware, autopartes y dispositivos médicos.
La estructura de la base está diseñada con análisis digital y diseño especial, con un sistema de soporte de seis puntos de gran envergadura que mejora la rigidez de la máquina y la resistencia a las vibraciones, lo que garantiza una excelente estabilidad durante el proceso de mecanizado.
Las piezas grandes de la base están hechas de resina, moldeo en arena y materiales de hierro fundido de alta resistencia para lograr una alta rigidez y una precisión estable.
El husillo utiliza una unidad de husillo de alta velocidad Taikan y un cabezal de acoplamiento directo BT40-12000r / min, equipado con un dispositivo automático de enfriamiento de aceite circulante a temperatura constante, que hace que la temperatura del husillo aumente pequeño, la deformación térmica pequeña y mantenga una alta precisión de mecanizado.
Los tres ejes utilizan guías lineales de bolas, que son de alta rigidez, baja fricción y gran capacidad de carga.
El eje Z utiliza un servomotor de freno con un diseño ligero para mejorar el rendimiento de la transmisión del eje Z y lograr la mejor precisión de la superficie al realizar el mecanizado 3D.
La precisión del movimiento de recorrido completo se corrige y compensa con láser para garantizar la precisión y los resultados de calibración de la máquina.
Equipado con un sistema automático de aceite lubricante para garantizar que todas las partes móviles estén bien lubricadas
El almacén de herramientas utiliza un almacén de herramientas tipo brazo de 24 de Taikan para permitir una calidad confiable y un rendimiento estable.
La máquina herramienta tiene un gran ángulo de eliminación de virutas inclinado, que puede eliminar rápidamente las virutas y acelerar la velocidad de retorno del fluido de corte.
Equipado con el sistema CNC Mitsubishi M80B de alto rendimiento, garantiza la estabilidad del control de la máquina herramienta, así como las funciones de procesamiento CNC y las funciones auxiliares requeridas por los usuarios.
