Características del producto

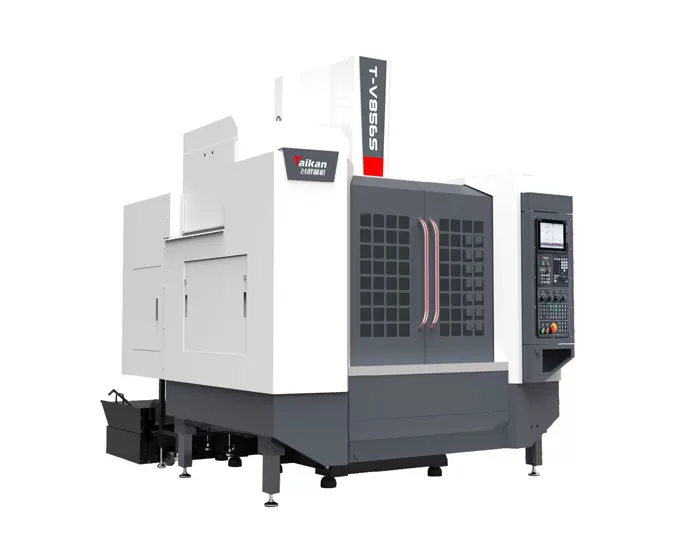

El centro de mecanizado vertical tipo riel de línea T-V856S es una máquina herramienta de tamaño pequeño y mediano, la pieza de trabajo se puede terminar automática y continuamente después de un fresado de sujeción, perforación, mandrinado, expansión, escariado, contrahundimiento, roscado y otros procesos, la máquina herramienta es adecuada para el tipo de caja pequeña y mediana, tipo de placa, tipo de disco, tipo de válvula, tipo de carcasa, molde y otras partes complejas de múltiples especies de procesamiento de lotes pequeños y medianos. La máquina adopta riel lineal de alta precisión y tornillo de bolas, la máquina tiene una mejor capacidad de respuesta dinámica, puede lograr corte de alta velocidad, baja velocidad sin gatear, en piezas de precisión, productos 5G, hardware, autopartes, la industria de equipos médicos es ampliamente utilizada.

• La estructura de toda la máquina es de tipo columna fija, estructura de deslizamiento cruzado. El cuerpo de la máquina adopta una gran base sólida y una alta rigidez de la columna de espiga de gran envergadura, de modo que el corte de alta velocidad no vibra y no se deforma.
• Todas las partes grandes de la base están hechas de moldeo de arena de resina de alta calidad y fundición de material de hierro fundido de alta resistencia, para que la máquina herramienta pueda obtener una alta rigidez y una precisión estable.
• El riel guía de tres ejes adopta el riel de línea de rodillos para transportar, alta rigidez, baja fricción y bajo ruido.
• Varilla de filamento de grado C3 con estructura preelástica para eliminar la extensión térmica parcial y autolubricación para rodamientos de varillas de filamento para prolongar la vida útil del rodamiento.

• El cargador de herramientas adopta el cargador de herramientas tipo brazo de 24 cuchillas de Taikan con calidad confiable y rendimiento estable.
• El husillo adopta la unidad de husillo de alta velocidad de Taikan con cabezal de enlace directo BT40-12000r / min. El extremo frontal del husillo adopta un diseño laberíntico con protección de cortina de aire para evitar que el fluido de corte entre en el cojinete del husillo.
• Equipado con sistema de lubricación volumétrica y forzada para garantizar una buena lubricación de todas las partes móviles de la máquina.
• Estándar de eliminación de virutas de máquina herramienta con ambos lados de la pendiente después de la eliminación de virutas de agua de descarga, diseño trasero del tanque de agua, automatización, humano, alta eficiencia. Estructura del sistema de filtración del tanque de agua de doble capa, que proporciona un buen fluido de corte para el procesamiento de piezas de trabajo.
• Equipado con el sistema CNC Mitsubishi M80B de alto rendimiento para garantizar la estabilidad del control de la máquina, pero también para garantizar los requisitos del usuario de las funciones de mecanizado CNC y las funciones auxiliares.

Área de aplicación

Adecuado para todo tipo de piezas de TI procesamiento de alta correa, procesamiento de piezas de hardware, procesamiento de piezas de automóviles, procesamiento de piezas industriales 3 C, procesamiento de piezas de campo aeroespacial, procesamiento de otras piezas de precisión.



Ambiente de trabajo

(1) Fuente de alimentación de CA trifásica: 380 V±5%; 50 HzV±1 Hz, línea de alimentación principal de 8 mm² o más, cable de tierra 8 o mayor.
(2) Temperatura ambiente: 8 ~ 40 Cº.
(3) Humedad relativa: ≤80 por ciento.
(4) Manténgase alejado de la fuente de luz, la fuente de vibración y la fuente de calor, manténgase alejado del generador de alta frecuencia, el motivo de descarga, la máquina de soldadura, etc., evite la interferencia eléctrica para hacer que el sistema NC de la máquina herramienta funcione mal.



Parámetros del producto



Artículos			Unidad	T-V856S
Tratamiento	Tamaño del recorrido (eje X)		milímetro	800
	Tamaño del viaje (eje Y)		milímetro	550
	Tamaño del recorrido (eje Z)		milímetro	600
	Distancia de la nariz del husillo a la mesa		milímetro	125 ~ 725
	Centro del husillo		milímetro	590
Mesa de trabajo	Tamaño de la mesa de trabajo		milímetro	1000*500
	Max.load		Kg	500
	Ranura en T (ancho numérico * espaciado)		milímetro	5-18*100
Huso	Potencia del motor (nominal/corto tiempo)		kilovatio	7.5/11
	Par motor (nominal/corto tiempo)		N.m.	35.8/70
	Rango de velocidad de rotación		r/min	50~ 12000 (Conexión directa)
	Diámetro del husillo		milímetro	φ150
	Especificaciones del portaherramientas		/	BT40
	Especificaciones de Spigot		/	P40T-I(MAS403)
Guía de ferrocarril	Eje X		milímetro	2-35Rolladores
	Eje Y		milímetro	2-45Rolladores
	Eje Z		milímetro	2-45Rolladores
Conducir	Tornillo de bolas X/Y/Z		milímetro	4016/4016/4016
	Potencia del motor X/Y/Z		kilovatio	2.0/2.0/3.0
Velocidad	Rango de velocidad de alimentación de corte		mm/min	1-10000
	Velocidad de movimiento rápido de los ejes X, Y, Z		m/min	48/48/48
Precisión de la máquina	Precisión de posicionamiento (X/Y/Z)		milímetro	0.008
	Precisión de posicionamiento de repetición (X/Y/Z)		milímetro	0.005
Almacenamiento de herramientas	Capacidad de la herramienta		Pedazos	24
	Peso de la herramienta		kg	7
	Longitud de la herramienta		milímetro	250
	Diámetro máximo (cuchillo lleno/cuchillo vacío adyacente)		milímetro	Φ75/Φ150
los otros	Sistema de control		/	Mitsubishi M80B
	Fuente de aire	Fluir	L/min	≥280(ANR)
		Presión atmosférica	Mpa	0.5~0.8
	Capacidad del equipo		Kva	25
	Capacidad del tanque de enfriamiento		L	300
	Dimensiones de la máquina (L*W*H)		milímetro	2240*3121*3026
	Peso de la máquina (aprox.)		Kg	4600
