Cómo elegir el centro de mecanizado de 5 ejes adecuado: una guía práctica para la fábrica CNC

Introducción

El mecanizado CNC de 5 ejes ya no es una capacidad de nicho: se está convirtiendo en el estándar en industrias como la robótica, los vehículos eléctricos, la aeroespacial y los dispositivos médicos. Cada vez más piezas se diseñan con contornos complejos y socavaduras que simplemente no pueden fabricarse en máquinas tradicionales de 3 ejes.

Pero con tantas opciones en el mercado, ¿cómo elegir el centro de mecanizado de 5 ejes adecuado para su taller? Esta guía le explica los factores clave, desde el tamaño de las piezas y la velocidad del husillo hasta la configuración de la máquina y el soporte, para que pueda tomar una decisión segura e informada.

¿Qué es un centro de mecanizado de 5 ejes?

Un centro de mecanizado de 5 ejes integra tres ejes lineales (X, Y y Z) con dos ejes rotativos (normalmente configurados como B y C) para ofrecer un control de movimiento simultáneo y totalmente sincronizado. Esta capacidad de 5 ejes permite que la herramienta de corte mantenga una orientación continuamente optimizada con respecto a la superficie de la pieza durante todo el proceso de mecanizado.

El principio fundamentales la interpolación en tiempo real: el sistema CNC calcula y coordina el movimiento de los cinco ejes simultáneamente. Este ajuste dinámico permite que la herramienta siga contornos 3D complejos manteniendo el filo de corte en el ángulo de ataque ideal, minimizando la deflexión de la herramienta y manteniendo una carga de viruta constante.

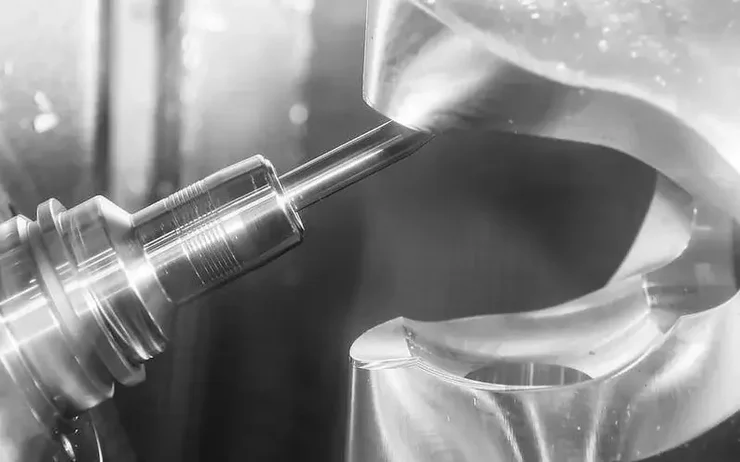

En resumen, un centro de mecanizado de 5 ejes le brinda la libertad de mecanizar geometrías muy complejas en una sola operación continua, con una precisión y repetibilidad excepcionales.

Cómo elegir un centro de mecanizado de 5 ejes: paso a paso

Paso 1: Conozca sus piezas: tamaño, material y tolerancias

Comience por hacer una lista de las piezas que va a producir hoy y en los próximos años.

· Tamaño y peso máximo de la pieza– esto determina el volumen de trabajo mínimo (recorridos X/Y/Z) y la capacidad de carga de la mesa.

· Materiales– el aluminio y los plásticos pueden usar altas velocidades de husillo; los aceros y el titanio necesitan más par y rigidez.

· Precisión requerida– si maneja tolerancias aeroespaciales (IT6), necesitará sistemas de retroalimentación de primer nivel; para trabajos generales de moldes (IT8), tiene más flexibilidad.

Paso 2: Elija la configuración de máquina correcta

Existen tres arquitecturas comunes. Cada una se adapta a diferentes familias de piezas.

Paso 3: Evalúe el hardware crítico

· Husillo– la velocidad y el par deben adaptarse a sus materiales. Para aluminio, de 15.000 a 18.000 rpm es excelente. Para aleaciones duras, busque un par elevado a velocidades más bajas.

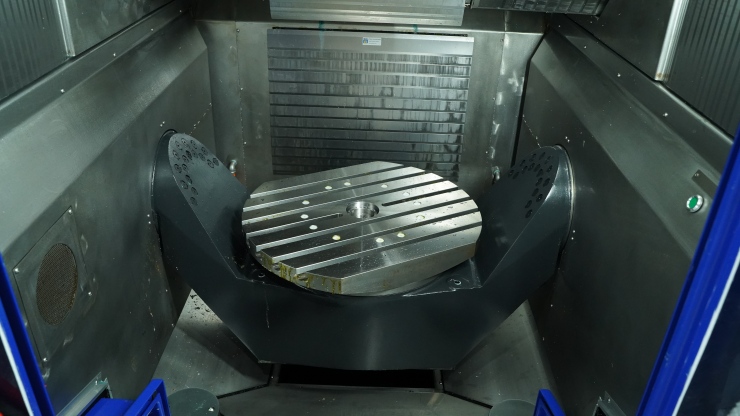

· Ejes rotativos (B/C)– se prefieren los motores de accionamiento directo (DD) porque eliminan el juego y el desgaste, ofreciendo mayor precisión y menos mantenimiento.

· Guías lineales– las guías de rodillos y los husillos de bolas refrigerados mantienen la precisión estable durante largas series de producción.

· Sistema de control– un CNC de alta gama (como Siemens o Heidenhain) con retroalimentación de bucle cerrado garantiza una repetibilidad a nivel de micras.

Paso 4: No pase por alto el software y el gemelo digital

Las trayectorias de herramienta de 5 ejes son más complejas que las de 3 ejes. Un error de programación puede provocar una colisión. Por eso ungemelo digital—una copia virtual de la máquina— es invaluable. Le permite verificar el código NC, comprobar colisiones y simular tiempos de ciclo sin cortar una sola viruta. Esto ahorra días de tiempo de preparación y elimina costosas “pruebas de corte”.

Paso 5: Considere el coste total de propiedad (TCO)

El precio de compra es solo una parte de la historia. Tenga en cuenta:

· Ahorro en tiempo de preparación– menos fijaciones significan cambios más rápidos.

· Vida útil de la herramienta– las herramientas más cortas duran más.

· Tasa de desechos– una mayor precisión reduce los rechazos.

· Mantenimiento– los ejes de accionamiento directo requieren menos servicio que los accionamientos mecánicos.

Una máquina que cuesta un 20% más al principio podría amortizarse en un año gracias a las ganancias de eficiencia.

Paso 6: Busque un soporte llave en mano

¿El fabricante ofrece algo más que una máquina? Los mejores proveedores ofrecen:

· Diseño de fijaciones

· Programación CAM

· Pruebas con sus propias piezas de fundición o en bruto

· Formación del operario y puesta en marcha in situ

· Servicio postventa completo

Este enfoque de proveedor único reduce el riesgo del proyecto y le permite empezar a producir más rápido.

FAQ

P: ¿Cuál es la diferencia entre el posicionamiento 3+2 y el mecanizado simultáneo completo de 5 ejes?

R: El 3+2 bloquea los ejes rotativos en un ángulo fijo y luego corta con X/Y/Z. Es ideal para piezas prismáticas con caras planas. El mecanizado simultáneo completo de 5 ejes mueve los cinco ejes durante el corte, lo cual es necesario para superficies de forma libre como álabes de turbina e impulsores.

P: ¿Qué velocidad de husillo debo elegir?

R: Para aluminio y metales no ferrosos, elija 15.000 rpm o más. Para acero, titanio e Inconel, es mejor una velocidad menor con un par mayor. Taikan ofrece opciones como husillos de 12.000 rpm y 24.000 rpm para adaptarse a su combinación de materiales.

P: ¿Por qué elegir Taikan Machine?

R: Taikan es un fabricante a gran escala que cotiza en bolsa, con 5 bases de fabricación y más de 785.300 metros cuadrados de espacio de producción: producimos más de 30.000 máquinas de alta gama al año. Esa escala nos permite ofrecer precios competitivos, plazos de entrega más cortos y estabilidad a largo plazo. Pero lo más importante es que ofrecemos soluciones llave en mano reales. Cuando elige Taikan, no solo compra una máquina: obtiene un socio de fabricación que asume la plena responsabilidad del éxito de su producción.

P: ¿El mecanizado de 5 ejes es más caro de mantener?

R: No necesariamente. Los motores de accionamiento directo eliminan las piezas de desgaste que se encuentran en los accionamientos de tornillo sin fin o de leva de rodillos, por lo que los costes de mantenimiento suelen ser más bajos. El servicio preventivo regular sigue siendo importante, pero muchos usuarios descubren que los gastos totales de mantenimiento son comparables o inferiores a los de las máquinas de 3 ejes de tamaño similar.

P: ¿Cuánto tiempo se tarda en poner en marcha una máquina de 5 ejes?

R: Con un enfoque llave en mano, la máquina llega con todas las fijaciones y programas ya probados. La puesta en marcha y la formación in situ suelen durar de 1 a 2 semanas, y se puede empezar a producir casi de inmediato.

Reflexiones finales

Elegir un centro de mecanizado de 5 ejes no tiene por qué ser abrumador. Empiece por sus piezas, elija la configuración adecuada, inspeccione los componentes clave y nunca subestime el valor del soporte y del software.

Una máquina de 5 ejes bien elegida reducirá las preparaciones, mejorará la precisión y abrirá las puertas a nuevos negocios, desde componentes de vehículos eléctricos hasta piezas aeroespaciales. Y cuando se asocia con un fabricante como Taikan Machine, no solo obtiene una máquina robusta y de ingeniería de precisión, sino también la tranquilidad que brinda una empresa global que cotiza en bolsa y respalda cada instalación.

¿Listo para encontrar su centro de mecanizado de 5 ejes ideal?Póngase en contacto con Taikan Machine hoy mismo para una consulta sin compromiso: le ayudaremos a seleccionar, configurar y poner en marcha la solución que se adapte perfectamente a su taller.
